AD 简要介绍⤴

前言⤴

由于 B 站上的教程大多都较为抽象，在入门学习的时候会有许多懵逼之处，因此创作此文档帮助新手快速入门。但很多都是根据自己的理解讲述，可能不一定准确，也不是很全面，但应该能帮助新手快速了解，后续还需大家通过多实践深入掌握。

下载⤴

自己去 B 站上搜安装教程吧，版本不需要太新，安装后破解汉化。

工程创建⤴

现介绍工程所需的 4 个步骤，再介绍四个分别干什么。

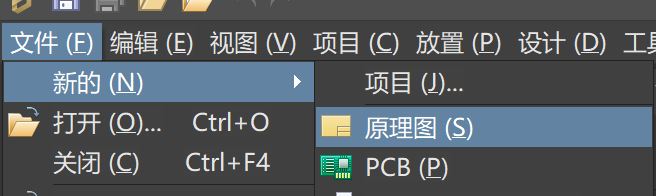

创建原理图

创建 PCB

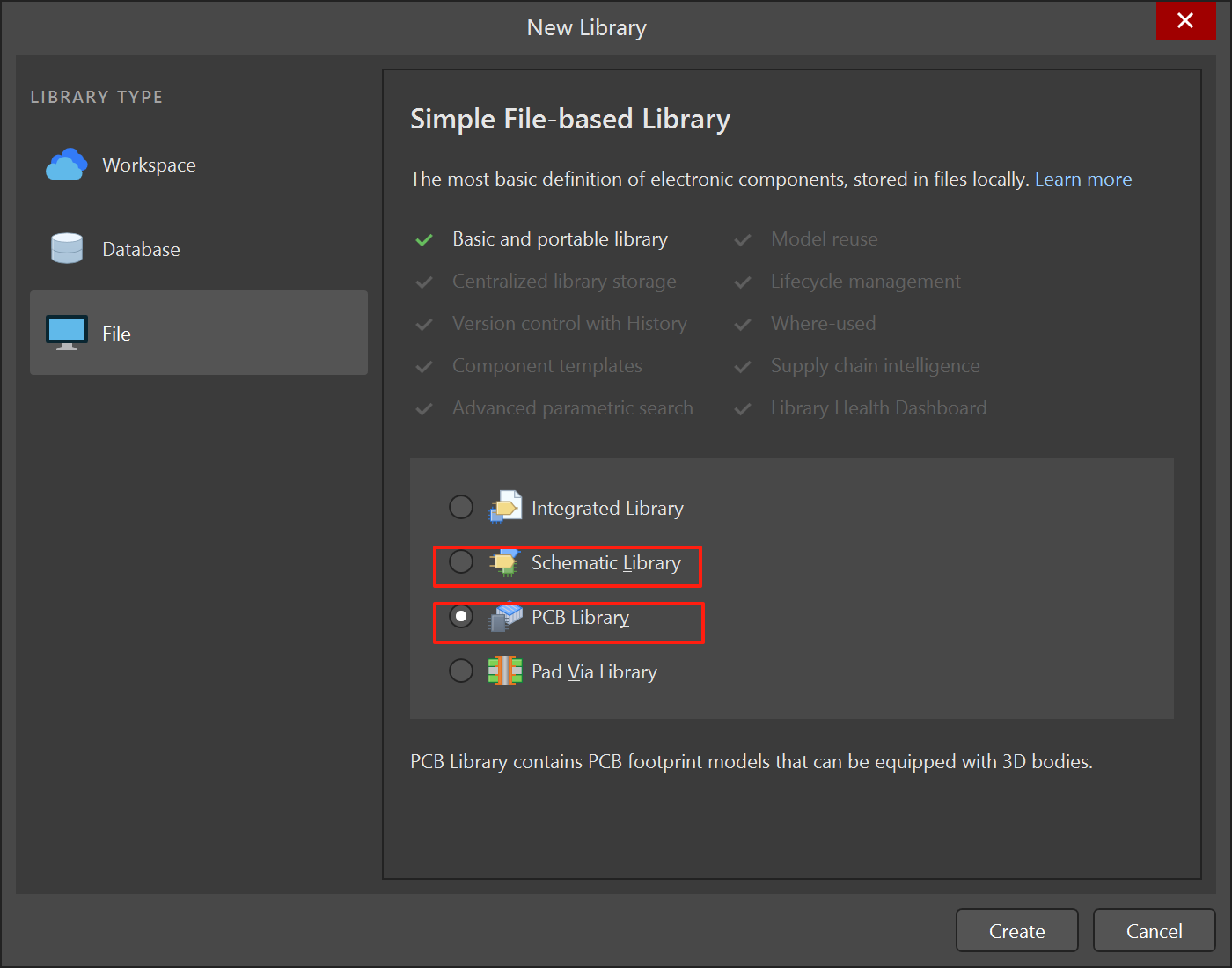

创建元件库和原理图库

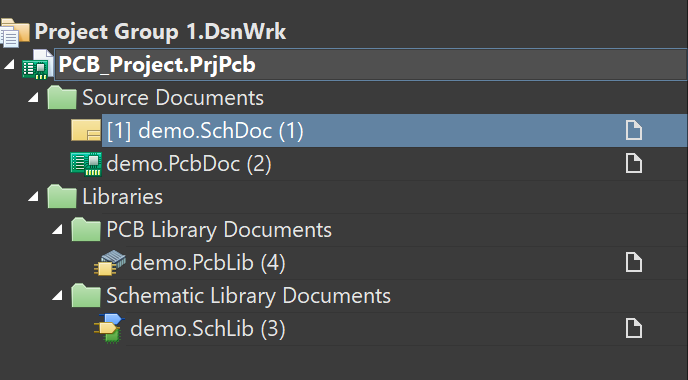

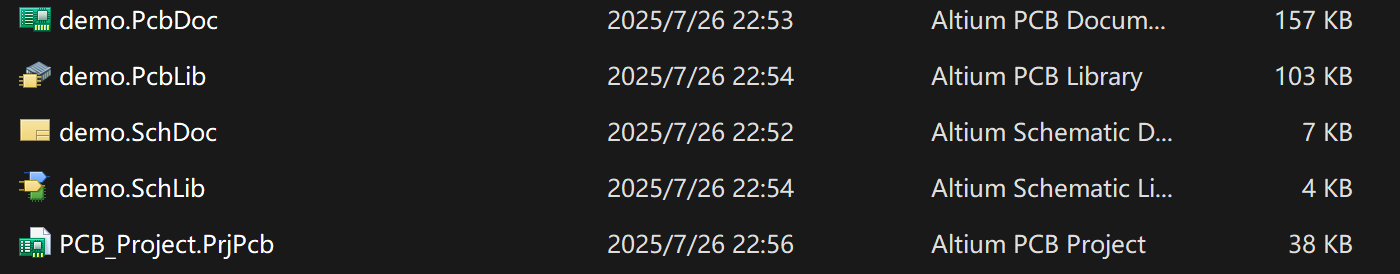

创建后保存命名，结构如下：

工程文件介绍⤴

从上到下分别为 ==PCB 文件（.PcbDoc）、PCB 封装库（.PcbLib）、原理图文件（.SchDoc）==、原理图库（.SchLib）、工程文件。

PCB 文件⤴

最终绘制出的 PCB 板文件，实际电路图的形状大小、元件放置位置、连接与走线均以它为准。

PCB 封装库⤴

把原理图里的 “抽象符号” 和现实中的 “实体元件” 对应起来，知道元件、焊盘的具体大小，直接决定了元件能不能焊到电路板上。

原理图文件⤴

用符号和线条告诉你：各个元件之间是怎么用电线连起来的。这里的 “符号” 不考虑元件实际大小（比如电阻是画成长方形还是波浪线），只关注 “谁和谁相连” 这个逻辑关系。同时它导出的 PCB 文件中的飞线连接也以它相对应的网络编号为准。

原理图库⤴

元件的 “原理图符号”，让人一眼就看懂件管脚号和功能。

实际流程⤴

先从原理图库里调出元件符号，在原理图文件里画好电路逻辑；
再从PCB 封装库里调出对应元件的 “脚印”，根据原理图的连接关系，在PCB 文件里安排元件位置、画铜皮导线；
导出 genber 文件交给工厂，就能做出实际的电路板了。

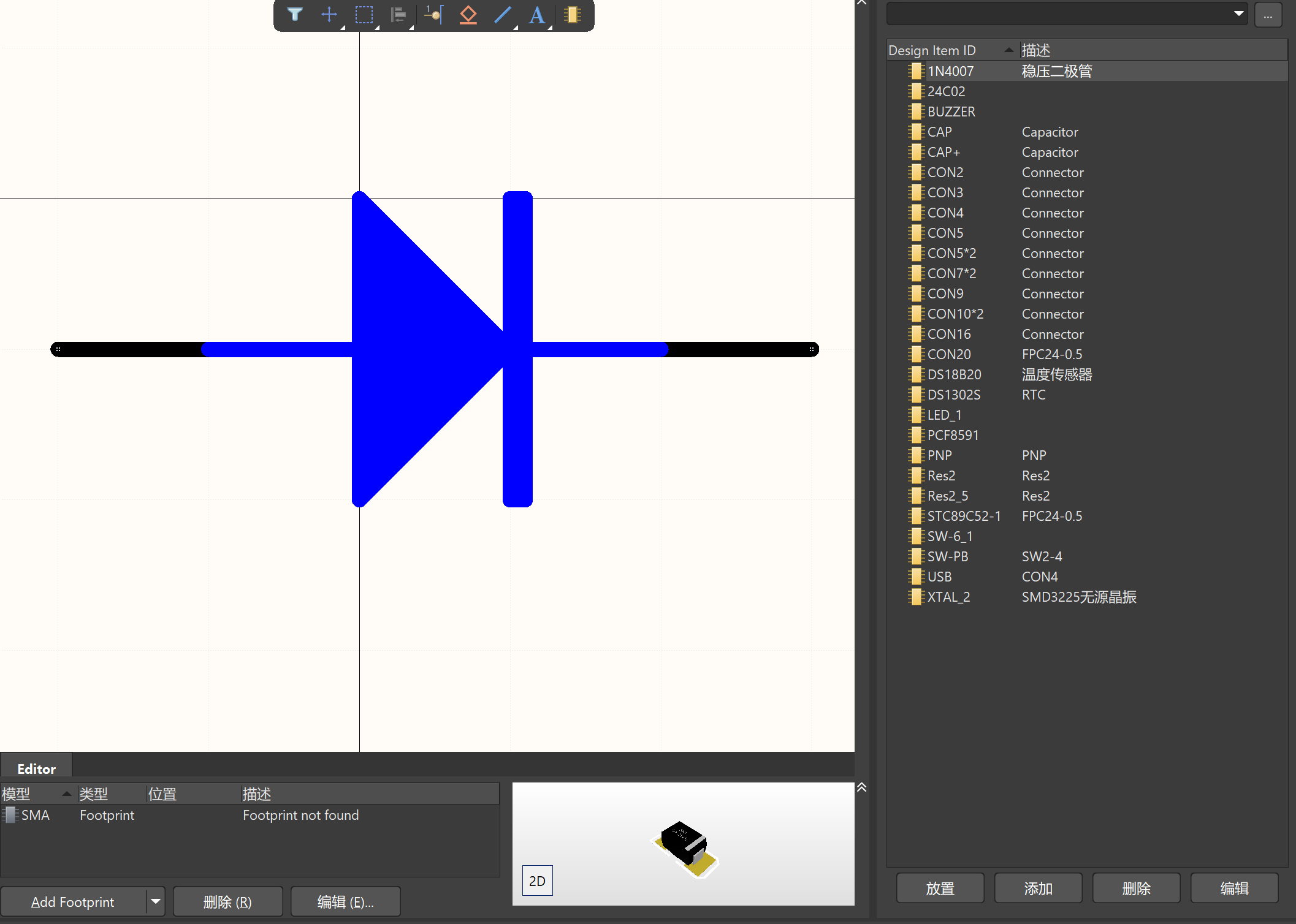

原理图库（.SchLib）⤴

核心部分：⤴

图形符号（外观）⤴

这些图形只是 “示意图”，不反映元件实际大小，只要能让人一眼认出是什么元件就行。

管脚（Pins）—— 最关键的部分⤴

管脚是符号上的 “小短线”，但它不是普通的线条，而是有 “电气属性” 的：

每个管脚都有编号（比如芯片的 1 脚、2 脚……），必须和实际元件的管脚号对应（比如芯片手册上的 1 脚是 VCC，符号上的 1 脚也得表示 VCC，Name 自然也采用 VCC）。
管脚有 “电气类型”（比如输入、输出、电源、接地），软件会根据类型检查电路连接是否合理（比如电源脚不能直接接输出脚）。
管脚还有 “长度”“显示名称” 等属性（比如把管脚 1 的名称标为 “VCC”，方便看图时知道这个脚接电源）。

重点关注：⤴

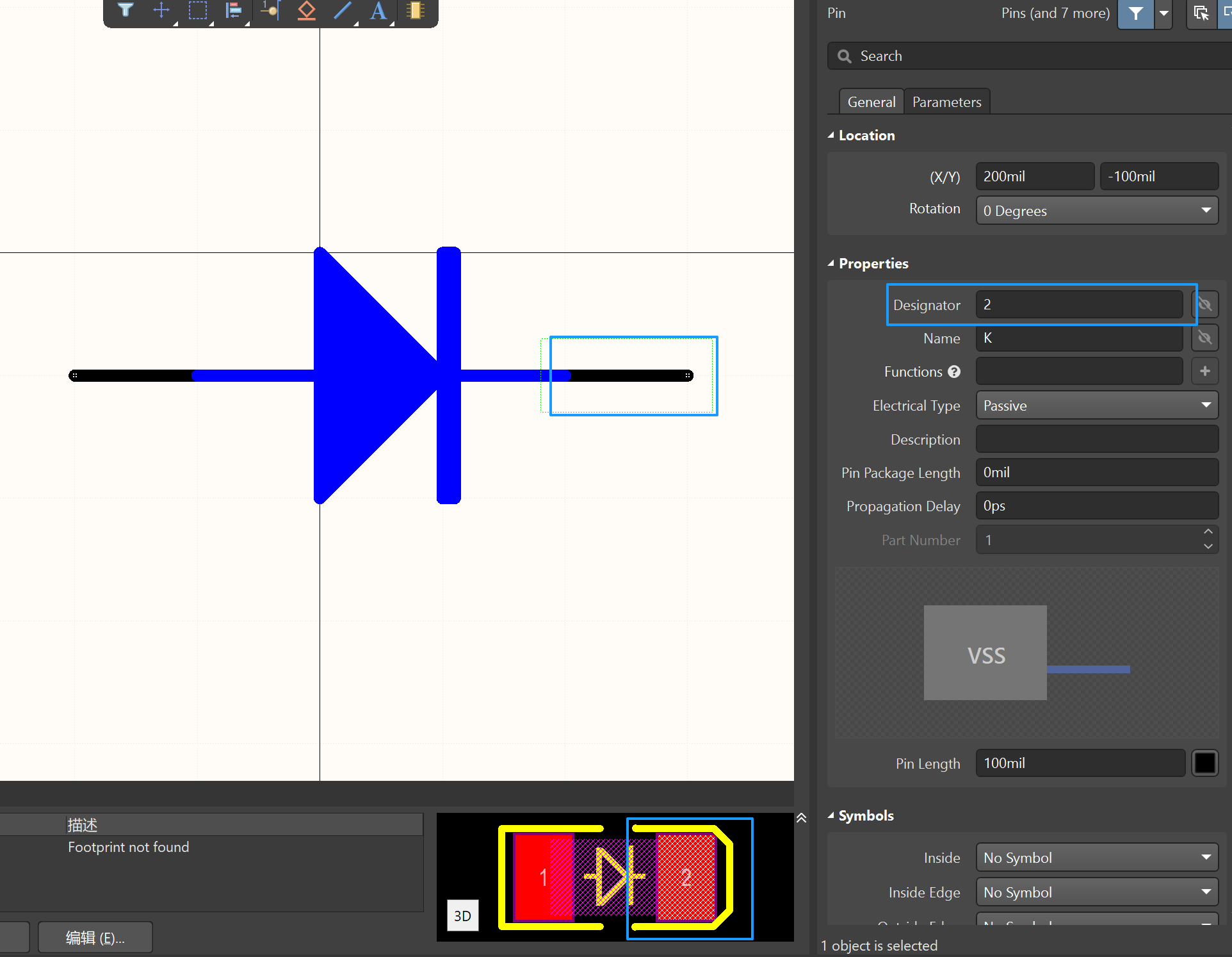

Designator:⤴
就是引脚的 “序号”，比如芯片的 1 脚、2 脚、3 脚……

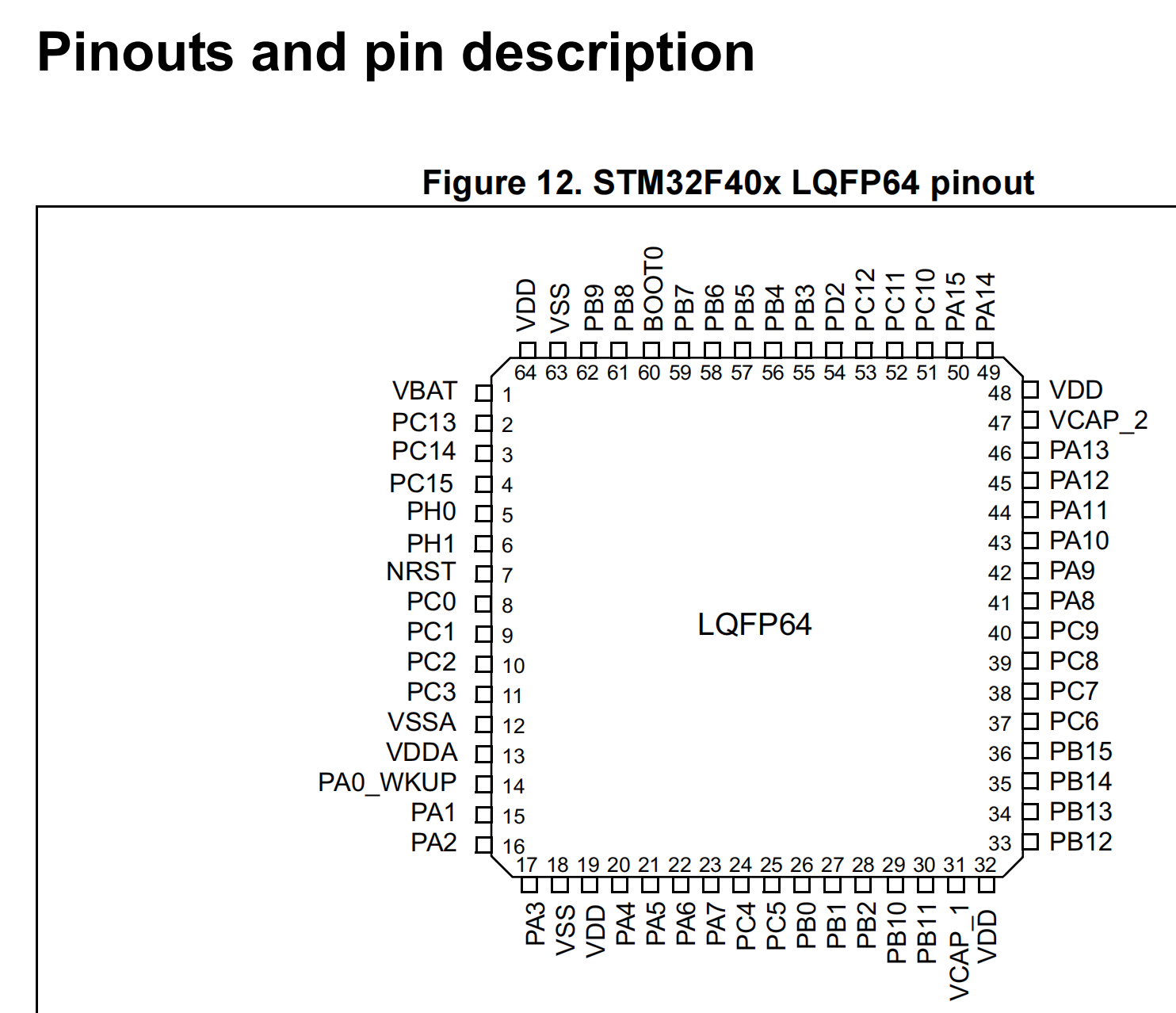

必须和实际元件的 datasheet（数据手册）完全一致！比如手册上 1 脚是 VCC，你画的引脚 1 就必须对应 VCC 功能，错一个数字整个电路就可能接反。( 相关内容可以在数据手册中找到 )
作用：软件通过引脚编号关联原理图和 PCB 封装（封装的焊盘编号也要和这里一致），是 “物理引脚” 和 “逻辑符号” 的唯一对应凭证。

Name:⤴
标注引脚的 “功能用途”，比如 “VCC”（电源）、“GND”（地）、“IN”（输入）、“OUT”（输出）。
作用：画原理图时能直观知道这个引脚该接什么，比如看到 “GND” 就知道要接地线，看到 “TX” 就知道是发送信号。

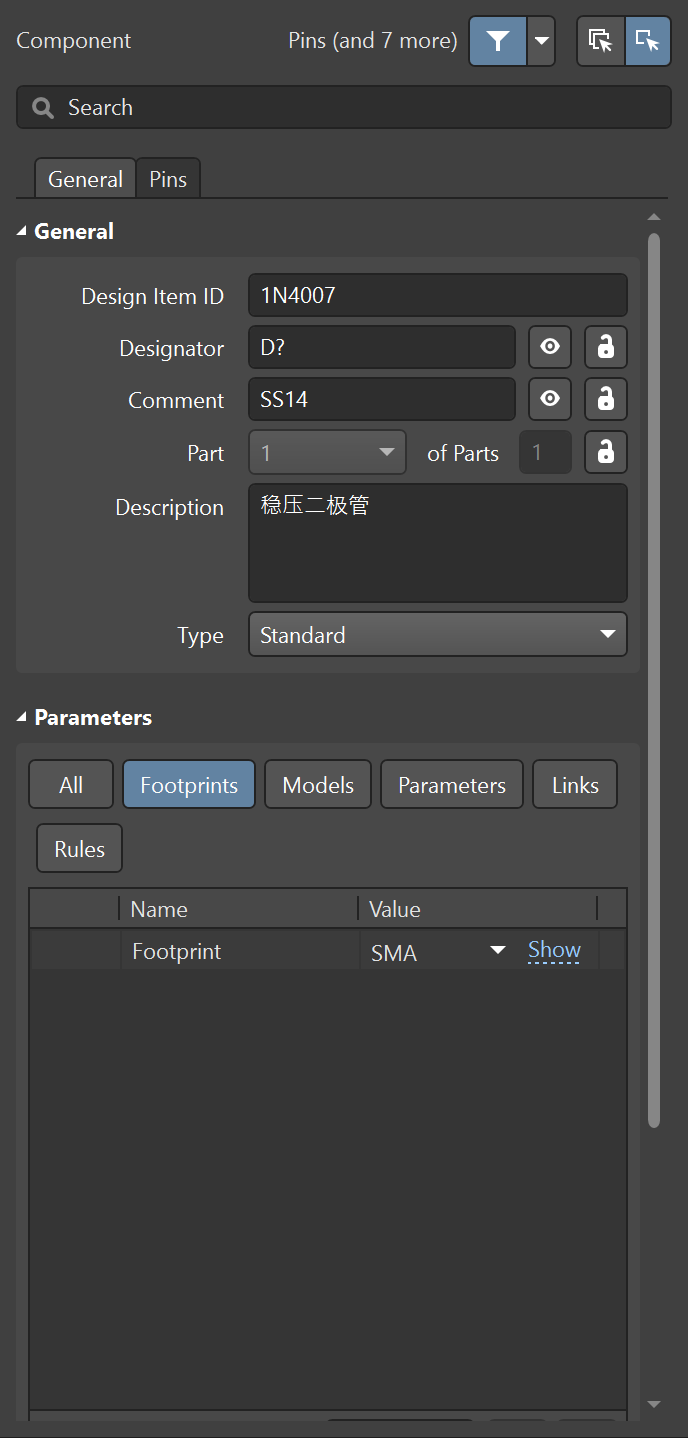

元件属性（Properties）⤴

元件名称、元件型号、封装链接（与 PCB 封装库相关联，同一个符号也可以对应多个封装，例如公母的接口）

这个基本都有现成的库，可以在嘉立创进行下载。当然，项目组基本都会传下需要的器件。

原理图文件（.SchDoc）⤴

网络标签⤴

图中导线的连接就代表实际线路的连接，在少量元件时还可以接受，但是当连接的元件一多，且间隔较远时，全用导线直接相连所有外设时可读性极差，因此采用网络标签的形式。

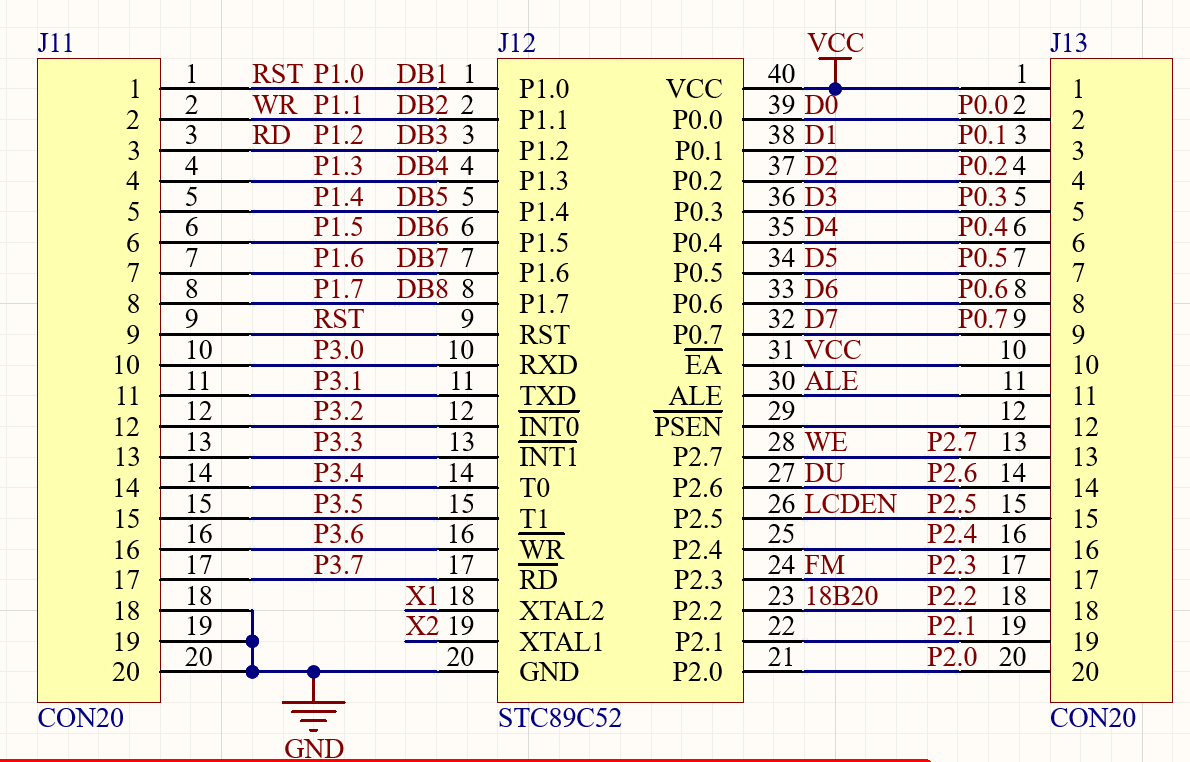

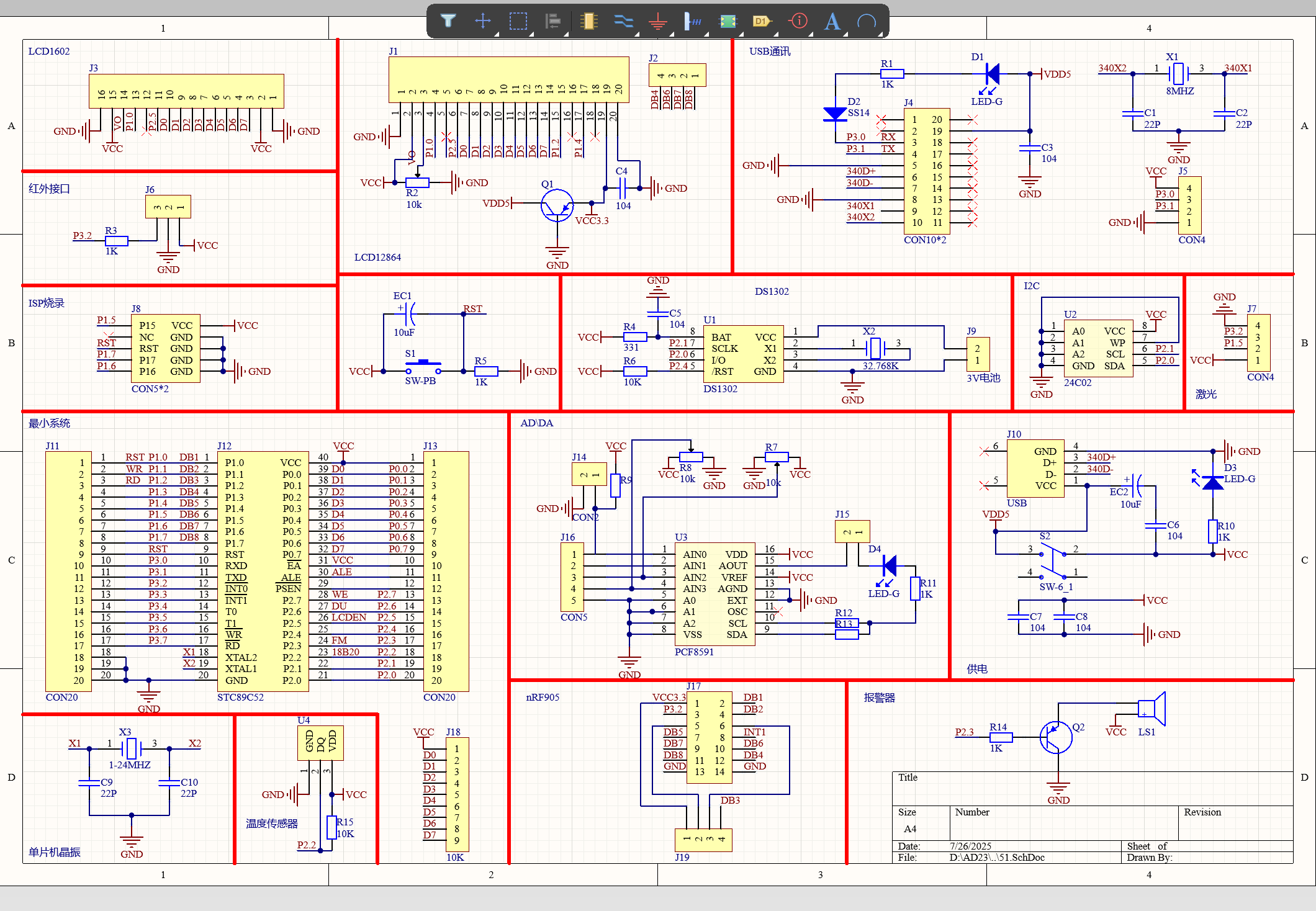

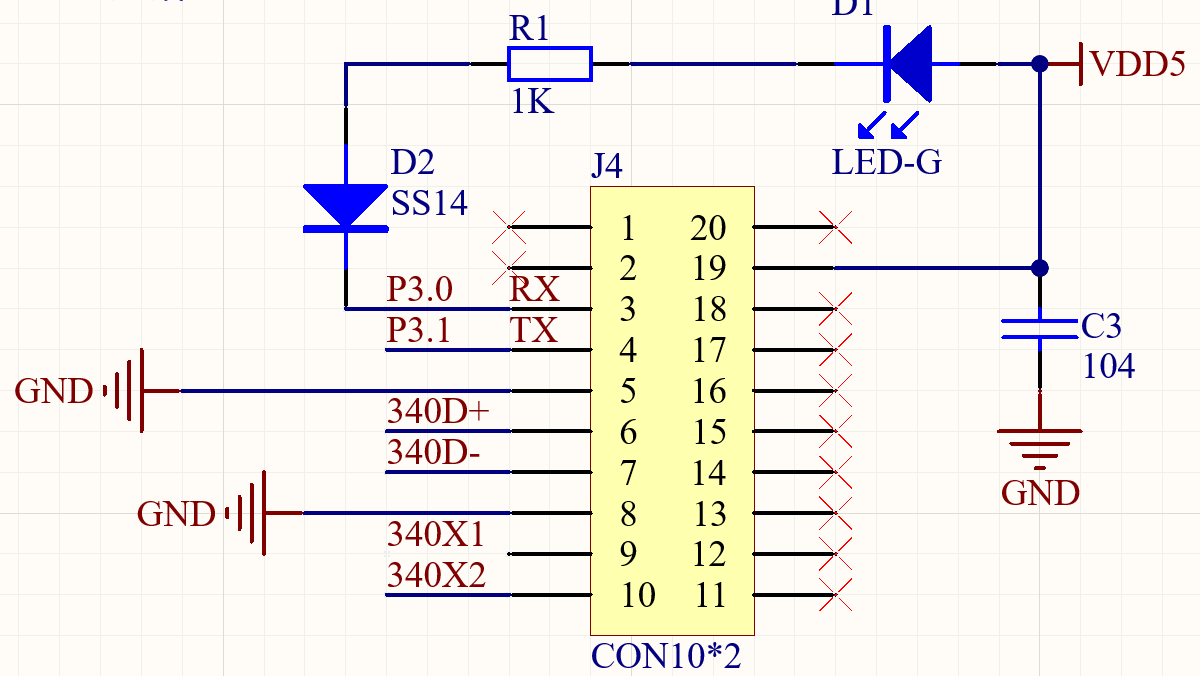

相同的网络标签就代表了实际线路的相连。以此图为例。在原理图上，这两个模块距离较远，但使用相同的340+、340-网络标签就代表了在实际线路中是相连的。GND、VCC网络标签的使用也使电源的流向十分清晰。

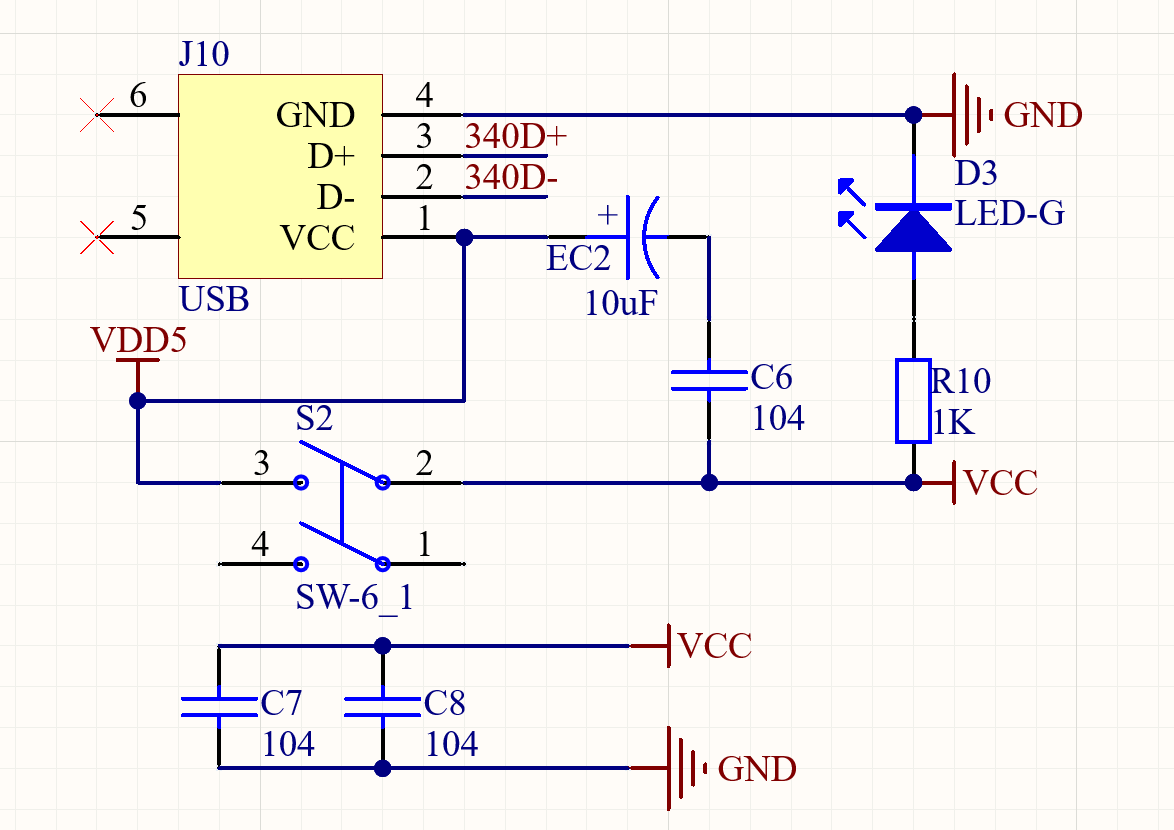

USB 通信

供电

[]

模块划分⤴

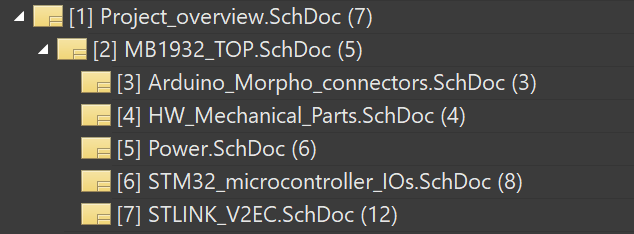

将同一模块相关电路放在一起（包括滤波电容就近摆放），并与其他功能的模块分离，并加上注释，使人一目了然。当较为复杂时也可以分原理图描述，当然这也是后话了。

简要标注⤴

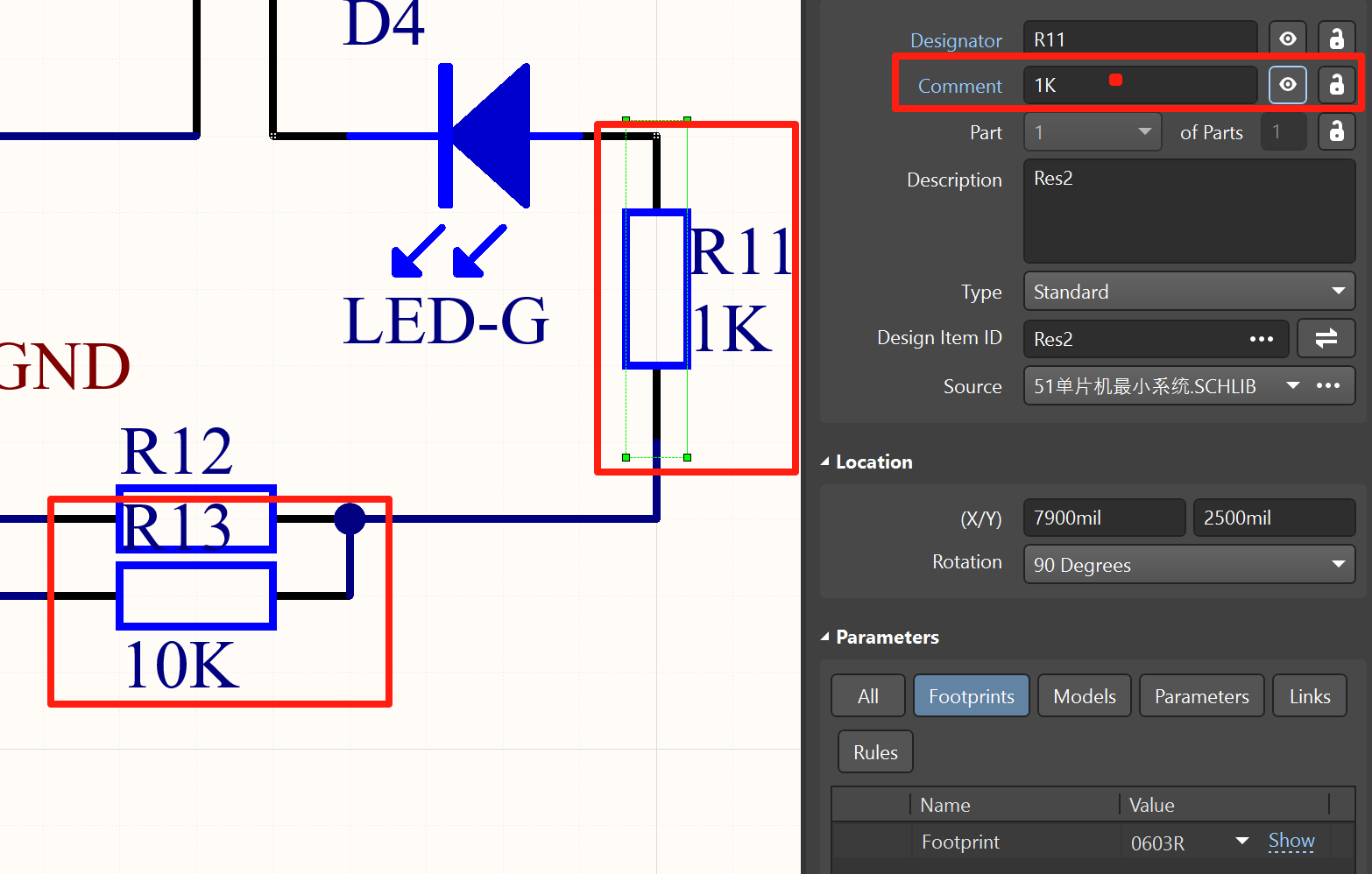

下面两个电阻分别是 1K 和 10K，它们的分装都是 0603，也就是说电路板上他们长的一模一样，但是实际焊接时还是要正确对应阻值，因此即使在Comment中记录一下它的数值对后续焊接和传承也是挺重要的。

PCB 封装库（.PcbLib）⤴

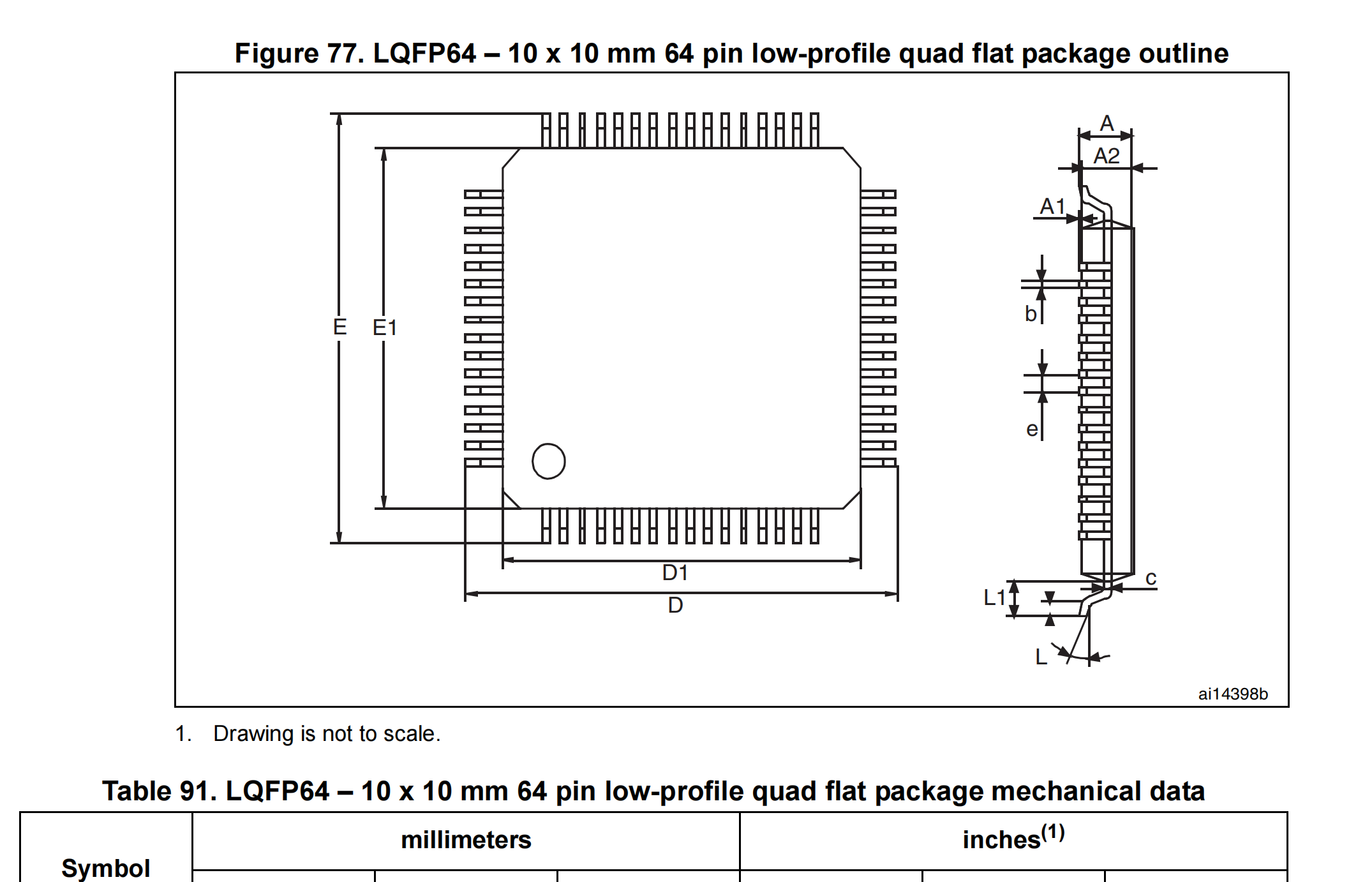

相关的尺寸大小均可在数据手册中获取 ( 了解即可 , 一般有现成的 )

PCB 封装库的作用⤴

定义元件实物焊盘：将原理图符号（.SchLib）映射到实际电路板上的物理焊盘和外形。
确保可制造性：封装的尺寸、间距必须符合元件规格（如芯片引脚间距、焊盘大小等）。
与原理图关联：封装焊盘的编号（Designator）必须与原理图符号的引脚编号一一对应。

PCB 封装的核心内容⤴

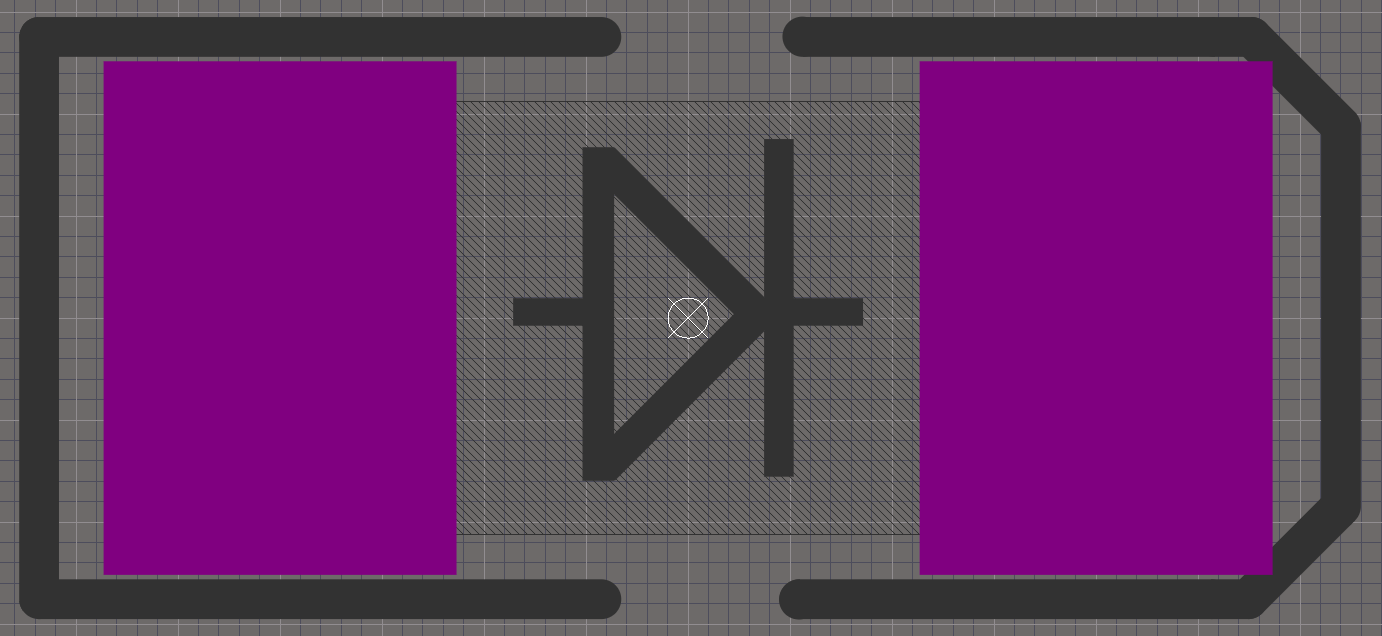

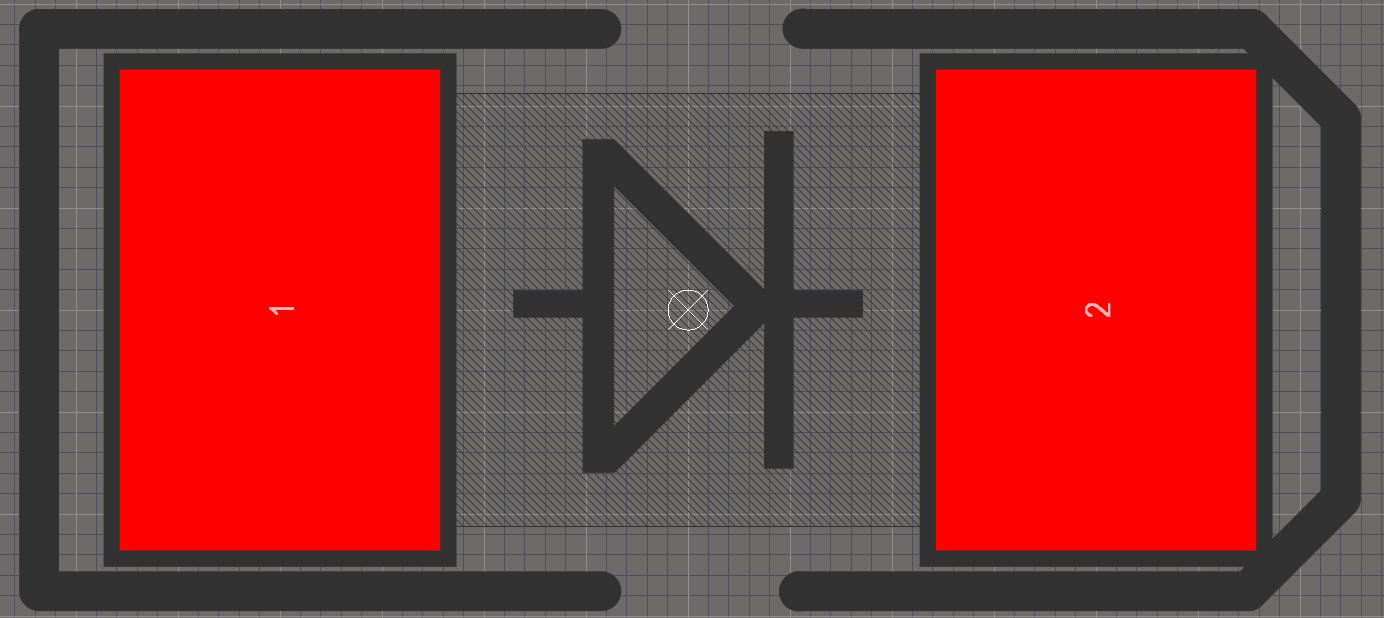

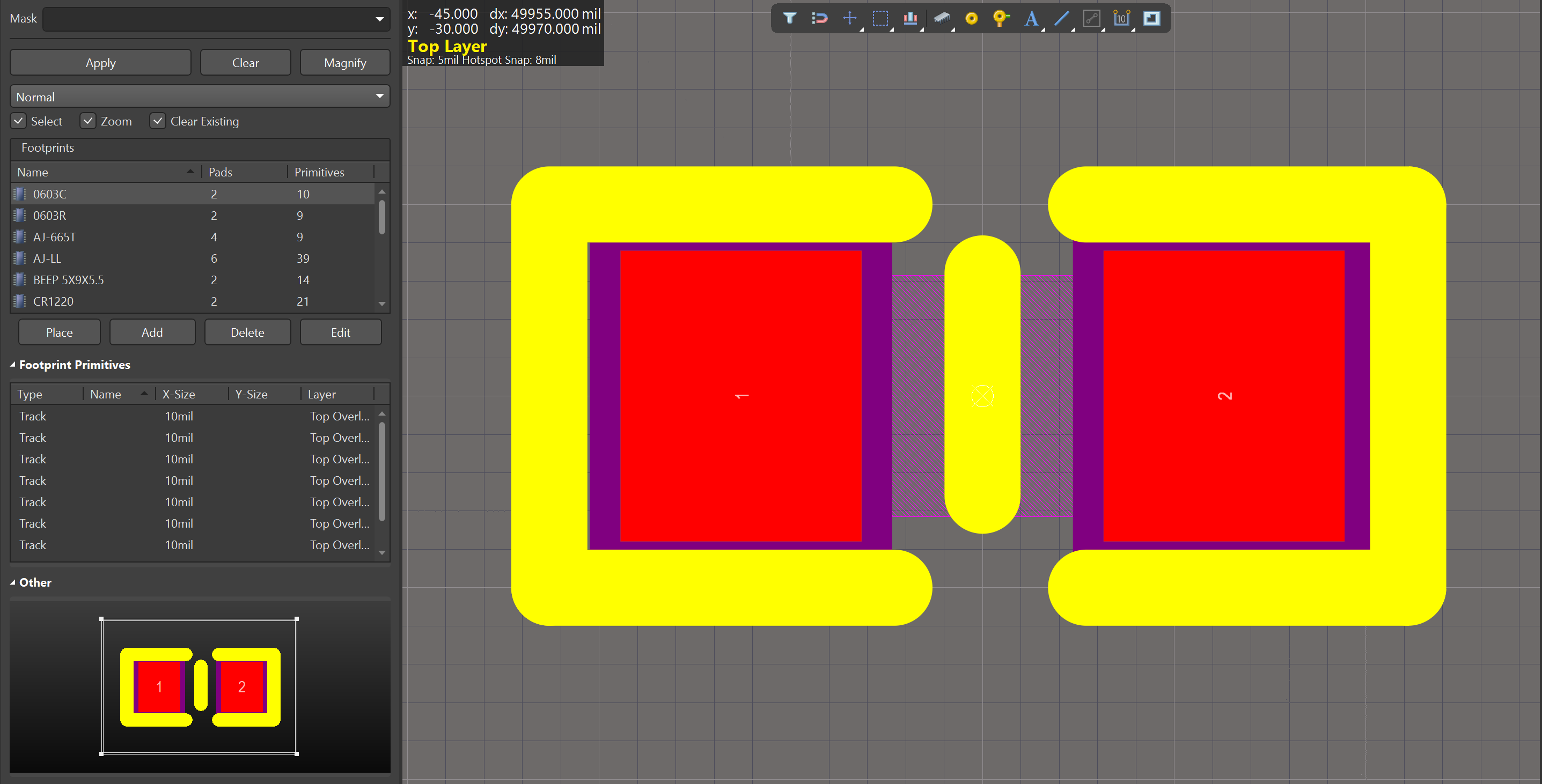

(1) 焊盘（Pads）⤴

作用：元件引脚焊接的金属区域。
关键属性：

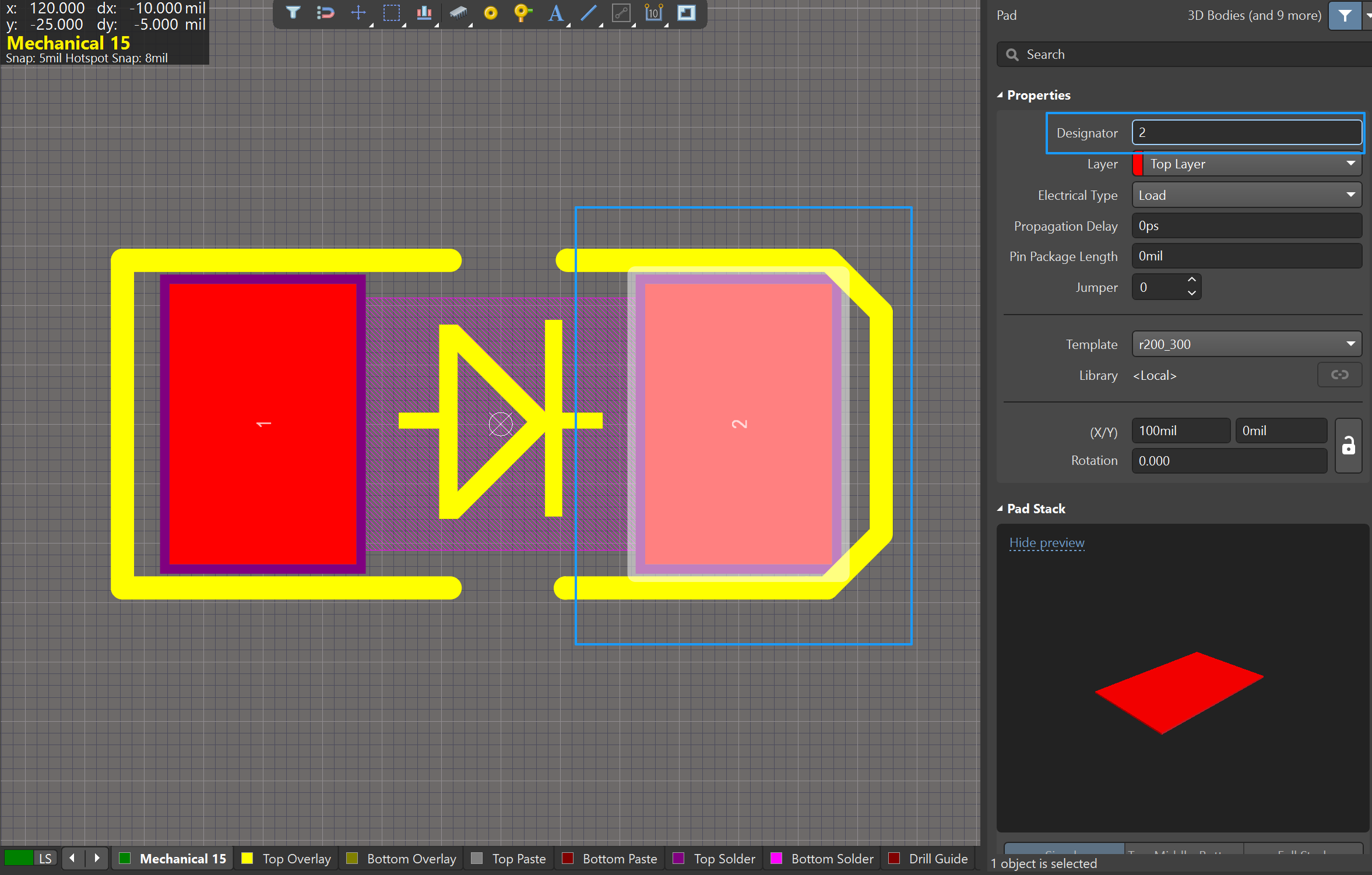

- 编号（Designator）：必须与原理图引脚编号一致（如原理图引脚“1”对应焊盘“1”）。
- 形状 / 尺寸：圆形、矩形等，需根据元件规格（如贴片电阻焊盘长宽）。
- 类型：通孔（Through Hole）或贴片（Surface Mount）。

显示在top layer层

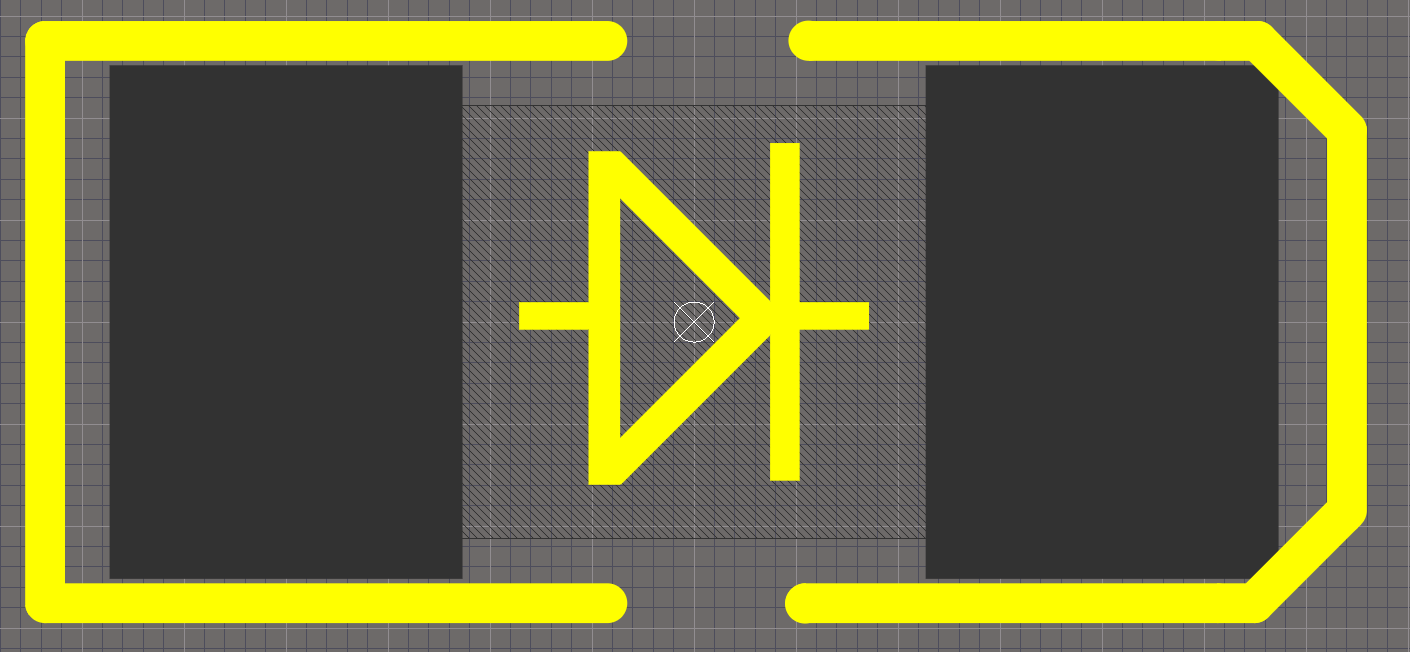

(2) 元件外形（Silkscreen）⤴

作用：用丝印层（Top Overlay）绘制元件轮廓，辅助人工焊接和调试。
示例：
- 贴片电阻：矩形框标注方向和位号（如“R1”）。
- 芯片：引脚 1 的圆点或缺口标记。

显示在top overlay层

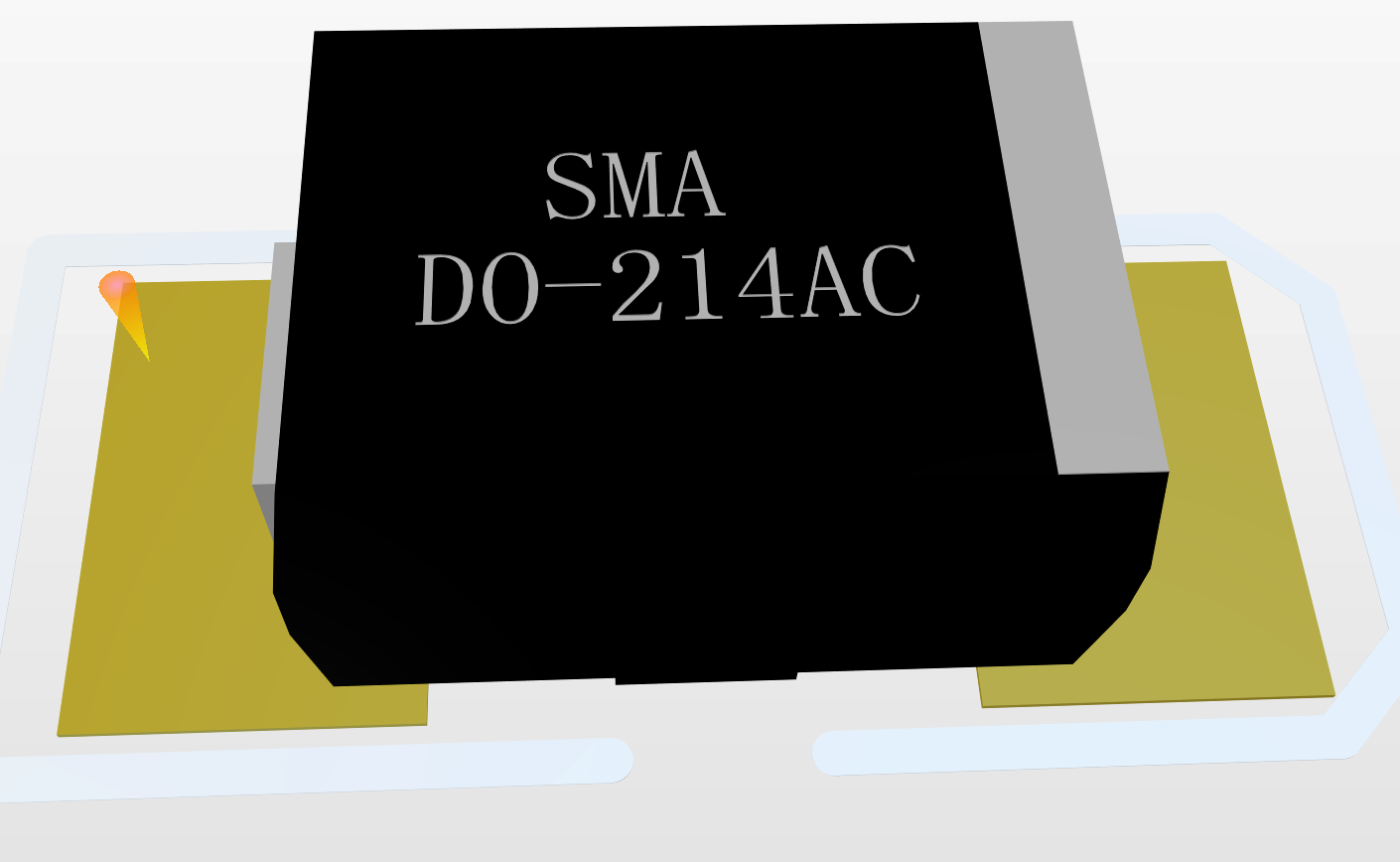

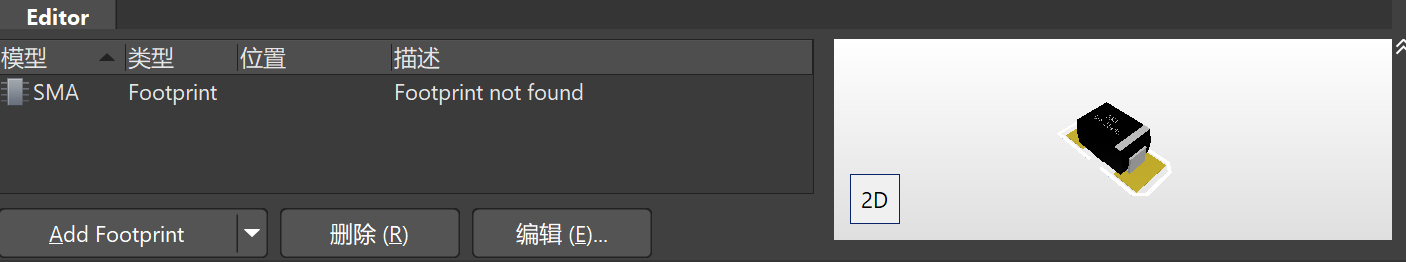

(3) 3D 模型（可选）⤴

为封装添加 3D 体（3D Body），便于检查机械干涉（如散热器高度）。

mechanical层及其对应 3D 模型

可在 IC 封装网 - 行业 IPC 标准电子元件库中下载或者让机械的同学用 solidworks 绘制

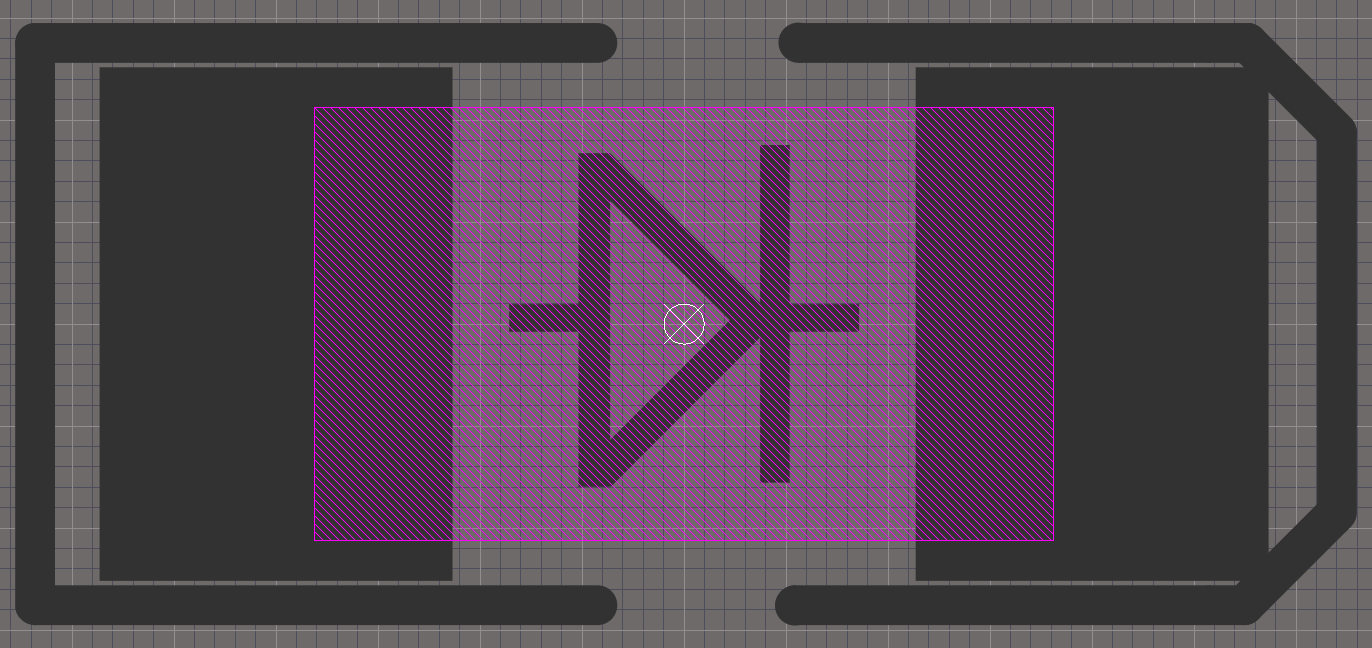

(4) 阻焊层（Solder Mask）⤴

默认焊盘区域会开窗（露出铜），非焊盘区域覆盖阻焊油墨（防短路）。
该层的图形是 阻焊层需要“挖空”的地方，露出铜皮以便焊接。

Top Solder层

PS：阻焊油墨覆盖非焊接区域，防止焊接短路，开窗通常比焊盘大，以确保焊盘完全暴露。就是刻板印象中绿色的油墨，实际上可以做成彩色的

PCB 文件（.PcbDoc）⤴

PCB 文件（.PcbDoc） 是 Altium Designer 中用于设计印刷电路板（Printed Circuit Board）的核心文件，包含元件的物理布局、走线、层叠结构等信息。下面从核心功能、设计流程、关键操作及注意事项等方面详细介绍。

PCB 文件的核心内容⤴

(1) 电路板物理结构⤴

板框（Board Outline）：定义 PCB 的外形尺寸（在Mechanical 1层绘制）。
层叠结构（Layer Stackup）：包括信号层、电源层、阻焊层等（如 2 层板、4 层板）。
孔和槽：通孔、安装孔等。

(2) 元件布局（Placement）⤴

从原理图导入的元件（Footprint），需合理摆放以优化信号和散热。
接口等模块需要合理放置，便于连接。

(3) 走线（Routing）⤴

信号线（Signal Traces）：连接元件引脚，需考虑线宽、间距、阻抗等。
电源 / 地线（Power Planes）：通常用覆铜（Polygon Pour）或专用电源层。
差分对（Differential Pairs）：如 USB 等高速信号需等长、等距走线（其实我们大多是低速板，考虑不是很严）。

(4) 覆铜（Polygon Pour）⤴

大面积铜皮用于接地（GND）或电源（如 3.3V），可减少噪声和散热。
类型：实心铜（Solid）、网格铜（Hatched）。

(5) 设计规则（Design Rules）⤴

约束线宽、间距、过孔尺寸等，确保可制造性（通过Design → Rules设置）。

物理结构⤴

板框外形尺寸根据实际需求以及元件数量决定，通常使用 2 层板就够了，4 层更贵，但可能更好画。安装孔根据实际需求确定。

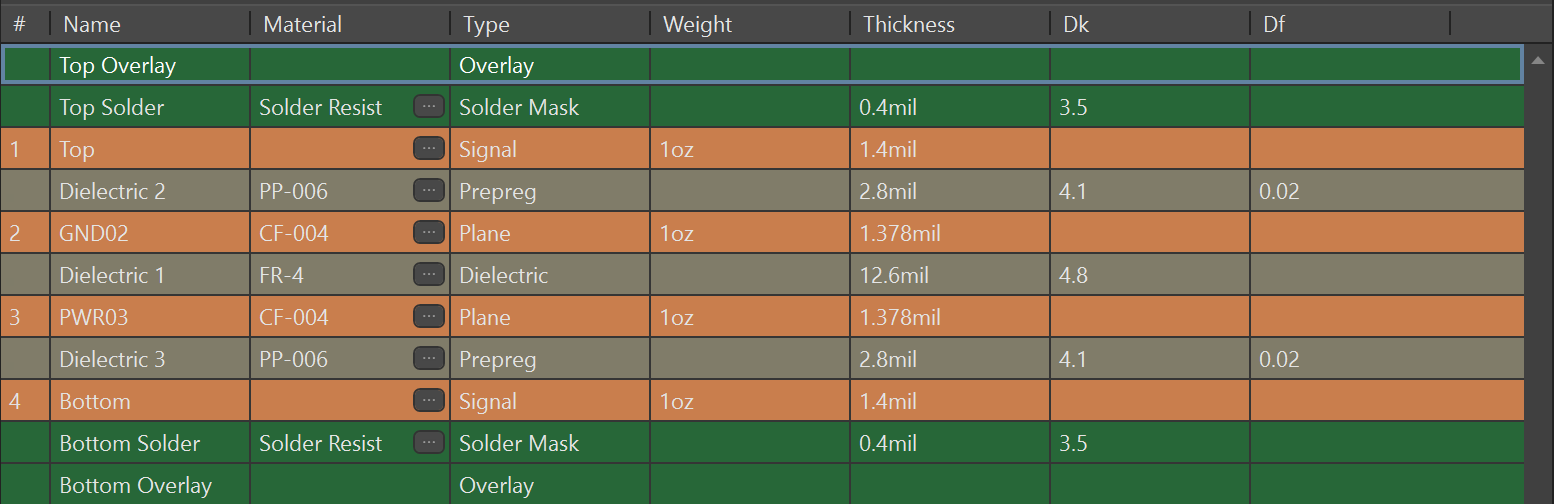

四层板层叠示意

元件布局⤴

在绘制原理图时采用分模块绘制，同样在 PCB 绘制时也根据原理图进行绘制，通常将同一模块内容放置在一起（开启交叉选择模式快速定位）。同时要理解原理图中的连接顺序，特别是电源的流向，先经过大电容，再经过小电容滤波要清楚，电容滤谁的波放在谁旁边。

同时还要考虑焊接的问题，别放的密密麻麻，自己都焊不了（也可以加钱用 STM 贴片🤑）。

走线与铺铜⤴

介绍⤴

通常两层板中每层均是Signal层（正片层），电路板中走线与铜皮的连接就代表实际线路连接。（负片层相反，类似阴刻阳刻）。

在两层板中有两层的走线区域，当当前层走线难以通过时，可以采用过孔连接到另一层继续布线。四层板中加入了GND 、POWER层的概念，实际上信号走线的还是两层区域。( 强烈建议在初学时 ==不要用自动布线==，尝试自己优化布局和走线，不要用减小走线和过孔的方法尝试自动布线连通 )

由于单根导线载流能力有限，电源信号通常采用铺铜方式（或粗线）进行连接，可以承载更大电流。铺铜是在 PCB 空白区域覆盖铜，但也要与走线保持间距。

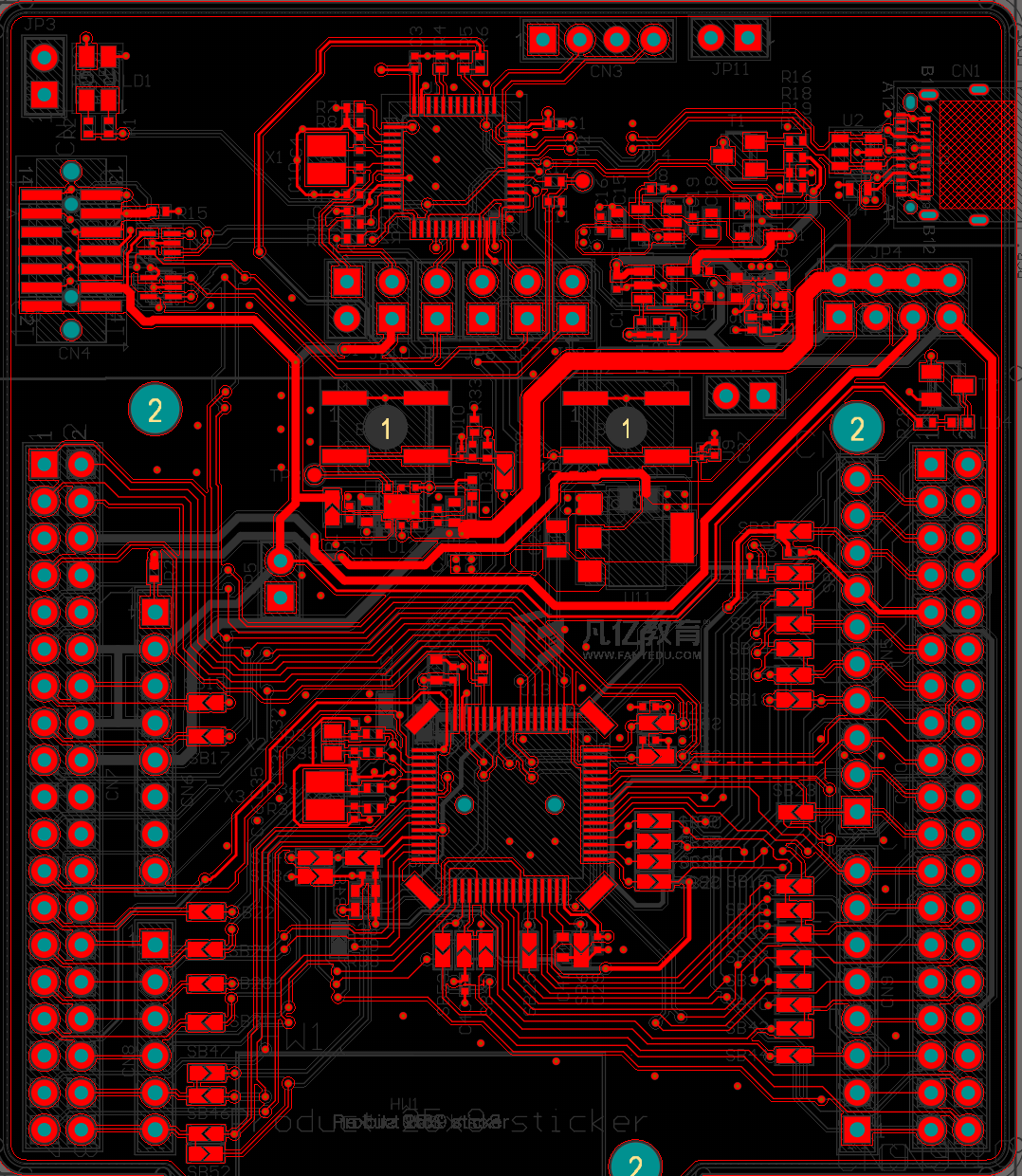

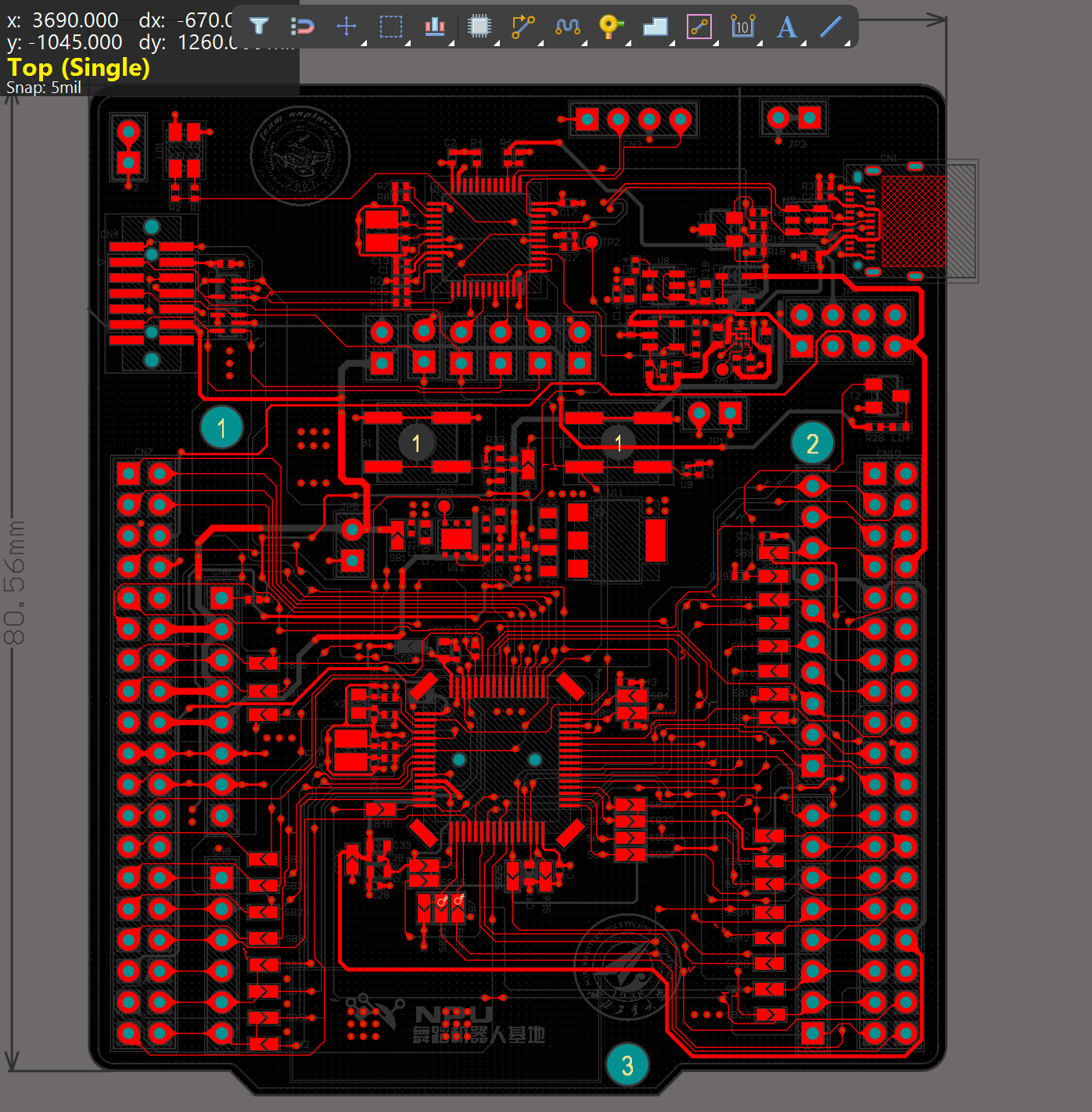

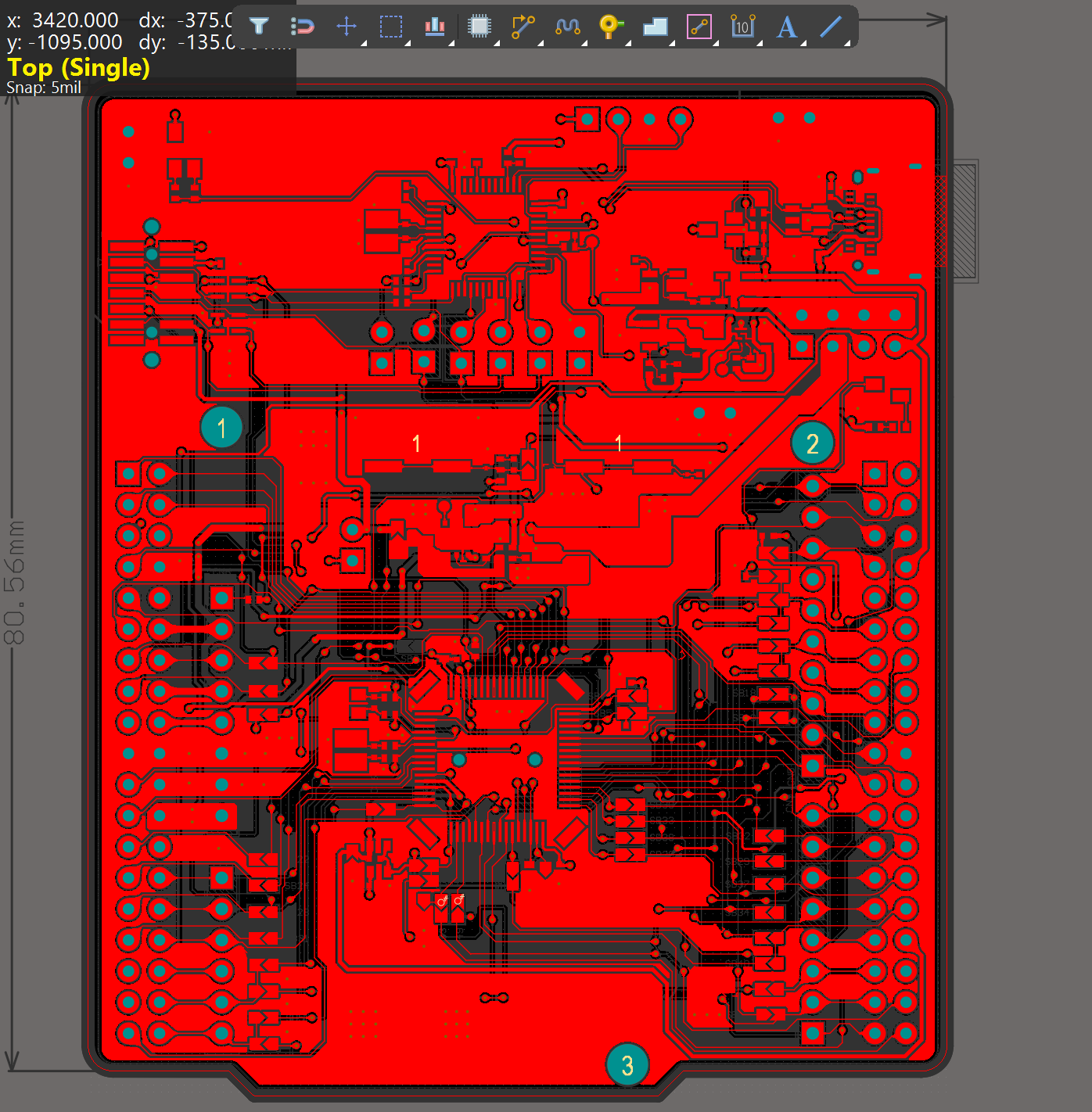

Top Layer

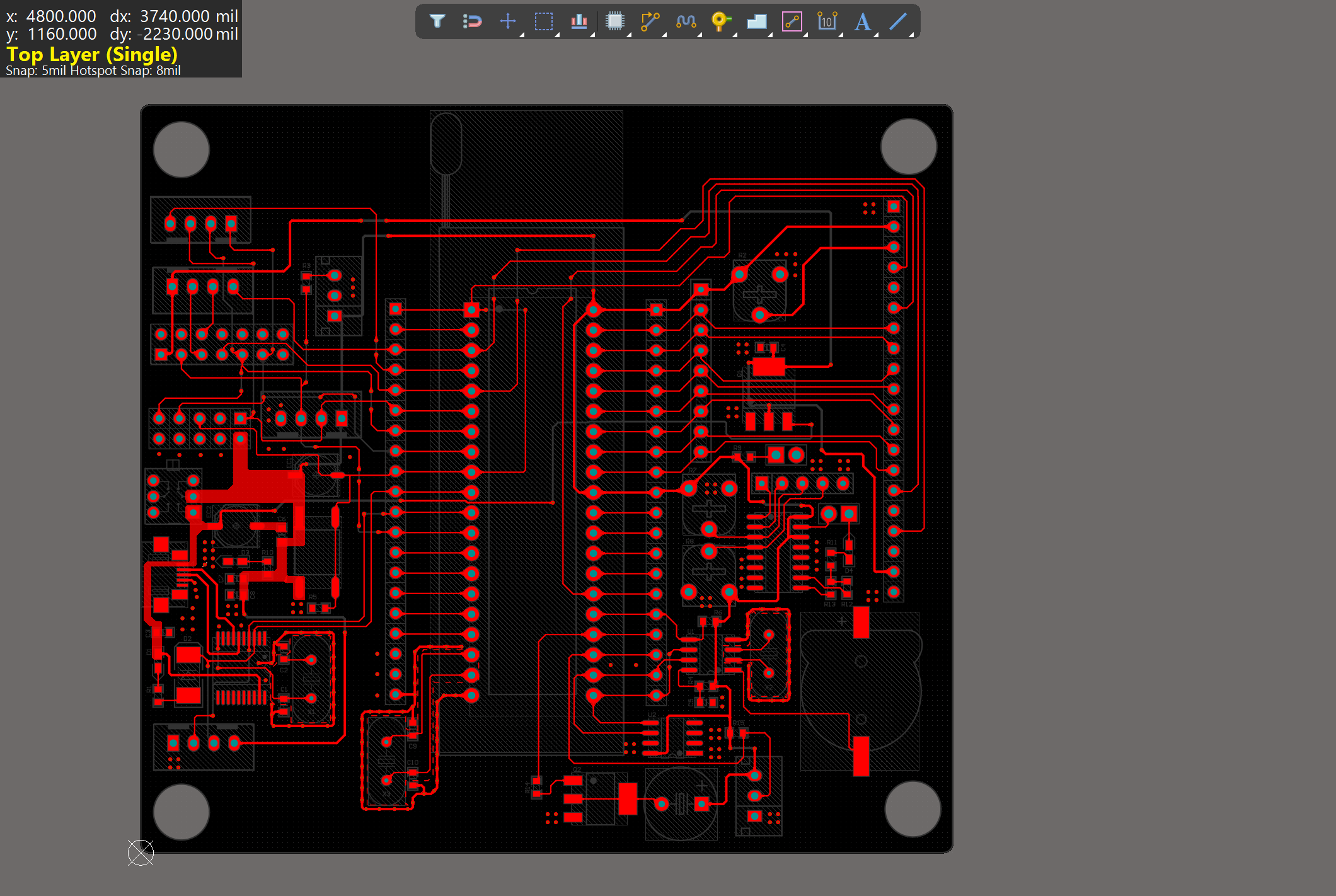

粗暴的布线与精细的布线😅

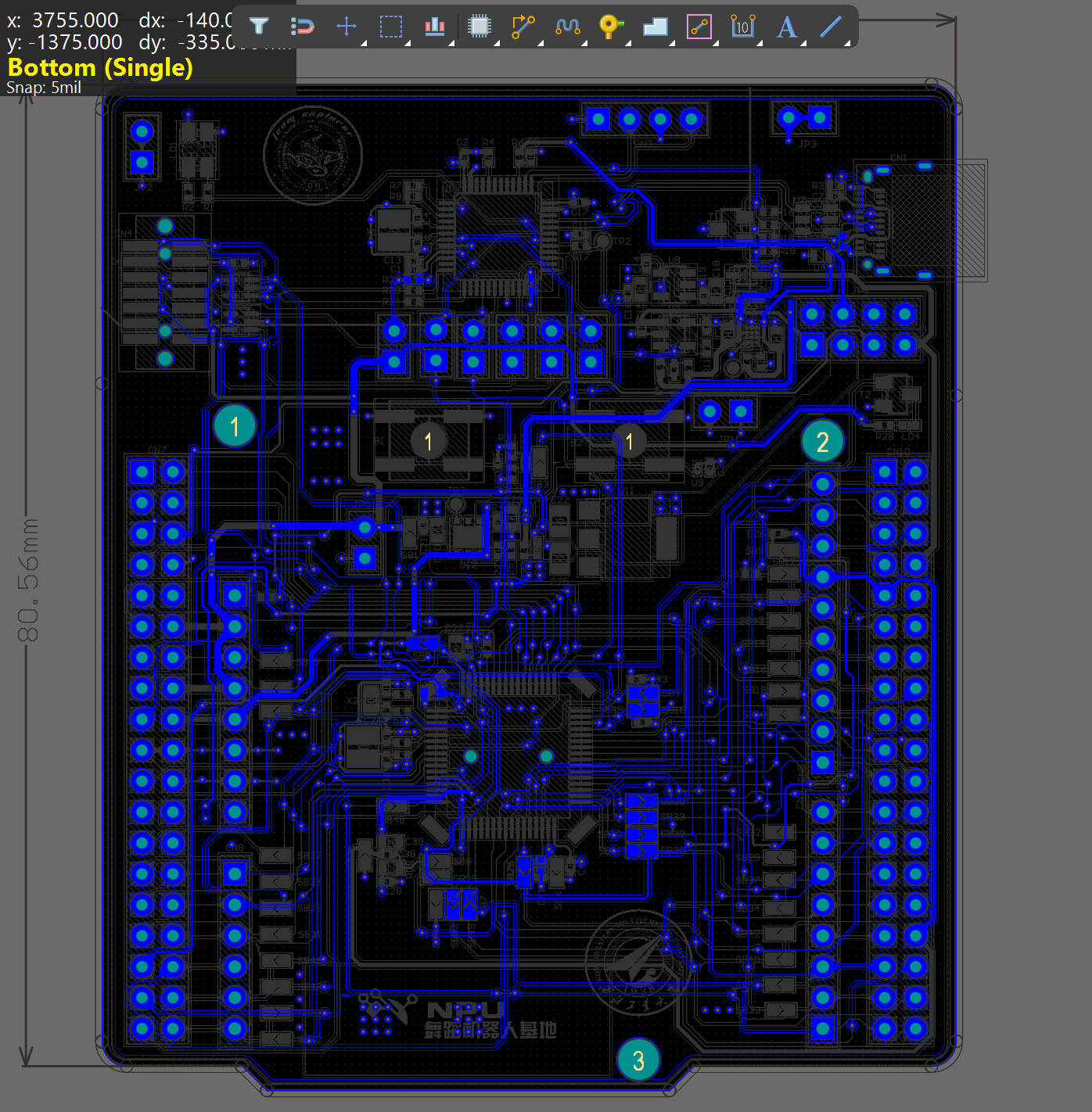

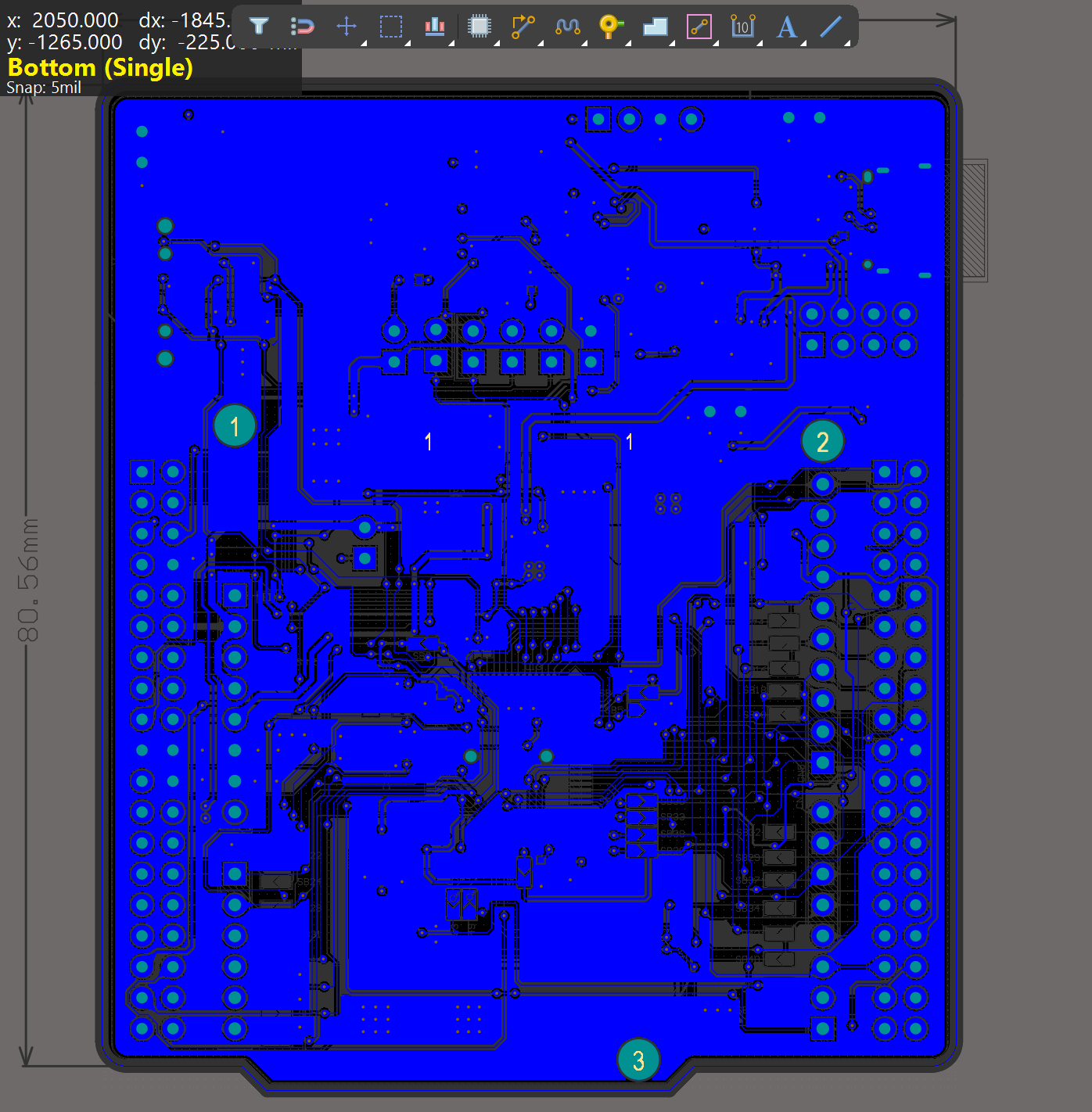

Bottom Layer

正负层铺铜

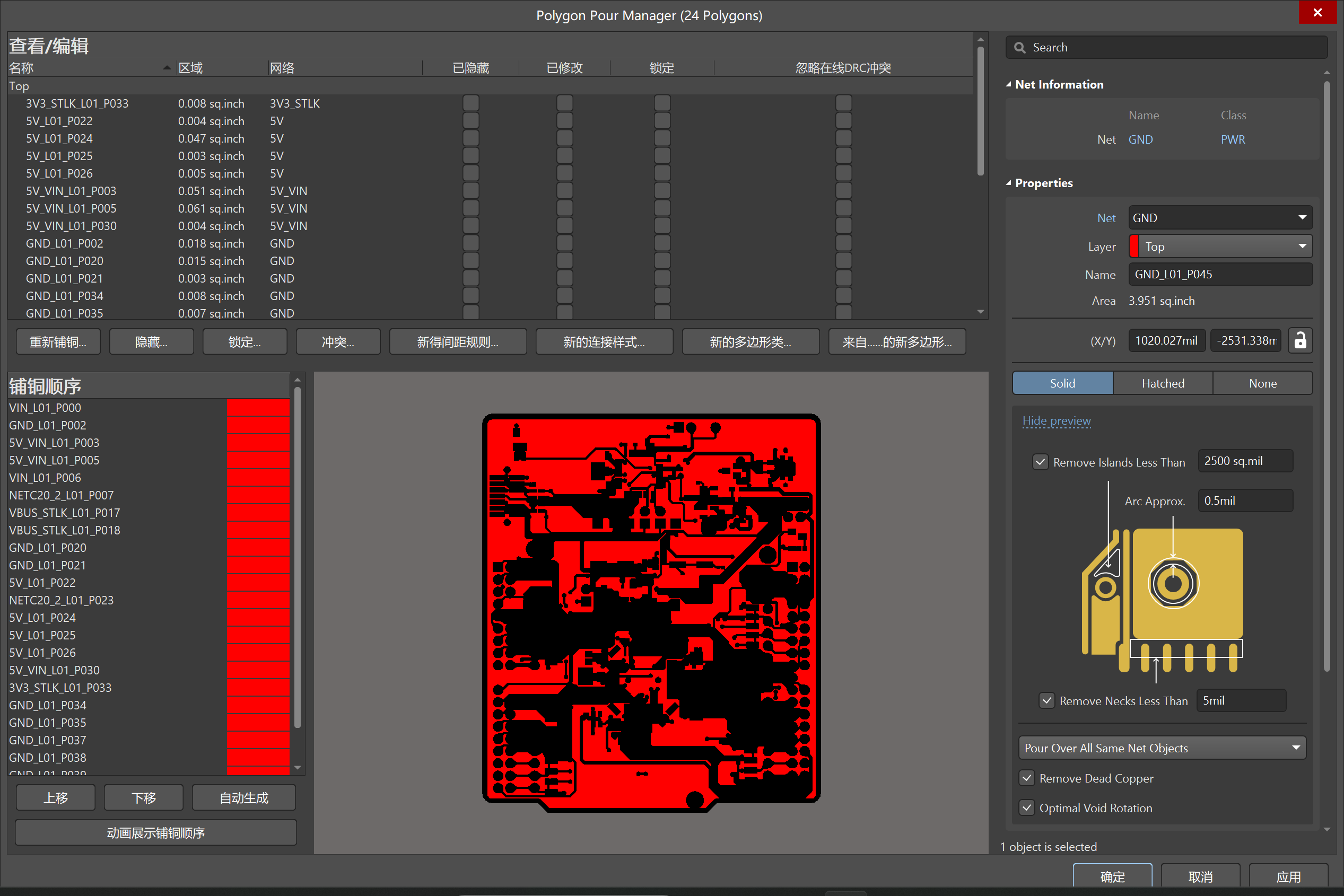

可以在铺铜管理器中对所有铜皮进行重新设置

可以看出图中的铜皮有少部分尖锐铜皮，在高频信号下可能产生问题，可修改相关参数或设置禁止铺铜区消除。

走线注意⤴

合理选择线宽，太宽走线没位置，太小要么做不出，要么嘎嘎费钱。
间距控制，线路之间要保持合理间距，也受工艺限制。
避免直角走线（用 45° 或圆弧），减少信号反射。
电源线：根据电流加宽，最好使用铺铜。
层间切换：通过过孔（Via）跨层，注意减少过孔数量。

铺铜注意⤴

网络选择：优先铺地（GND）铜，形成完整参考平面。
铜皮间距：与走线 / 焊盘保持间距。
焊盘连接方式：十字连接、全连接。
孤岛铜皮：删除或通过过孔接地，使用工具自动移除死铜。
工艺要求：铜箔边缘倒圆角（防尖端放电）。

设计规则⤴

要符合实际生产规格，给出嘉立创基本的工艺尺寸。详细见官网。

1、孔径要求⤴

■ 单面和双面板最小过孔：内径 0.3mm(11.8110236mil)/ 外径 0.5mm(19.6850394mil)（单面铝基板最小钻孔 1.0mm）

■ 四层和六层板最小过孔：内径 0.2mm/ 外径 0.45mm（外径极限 0.40mm）

2、线路制作⤴

■ 单面和双面板最小线宽线隙：0.127/0.127mm(5mil)( 极限 0.1/0.1mm)

■ 四层和六层板最小线宽线隙：0.09/0.09mm

3、收费标准⤴

1）单，双面板：长宽在 5cm 以内，打样 10pcs 价格是 50 元 / 款，包含了所有费用（包含了快递费，省外及用顺丰快递除外）

2）单，双面板：长宽在 10cm 以内，打样 10pcs 价格是 100 元 / 款，包含了所有费用（包含了快递费，省外及用顺丰快递除外）

主要关注：

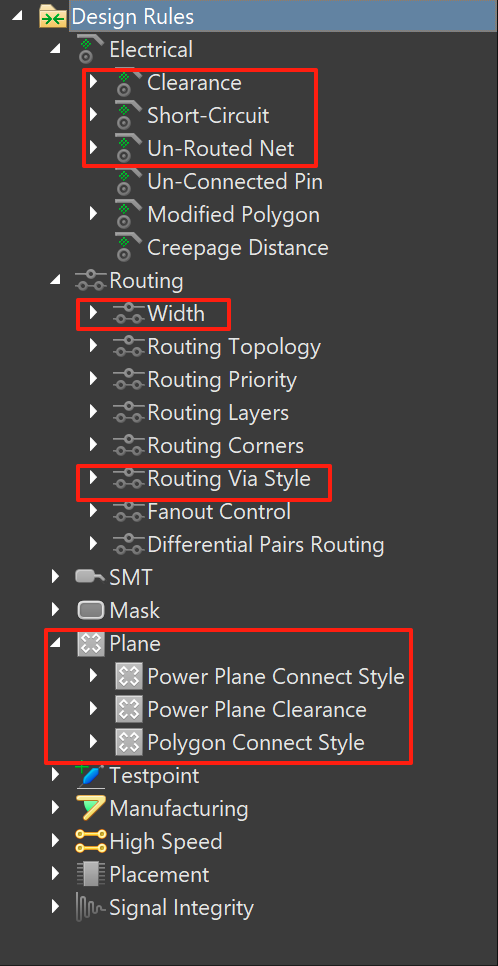

常用规则

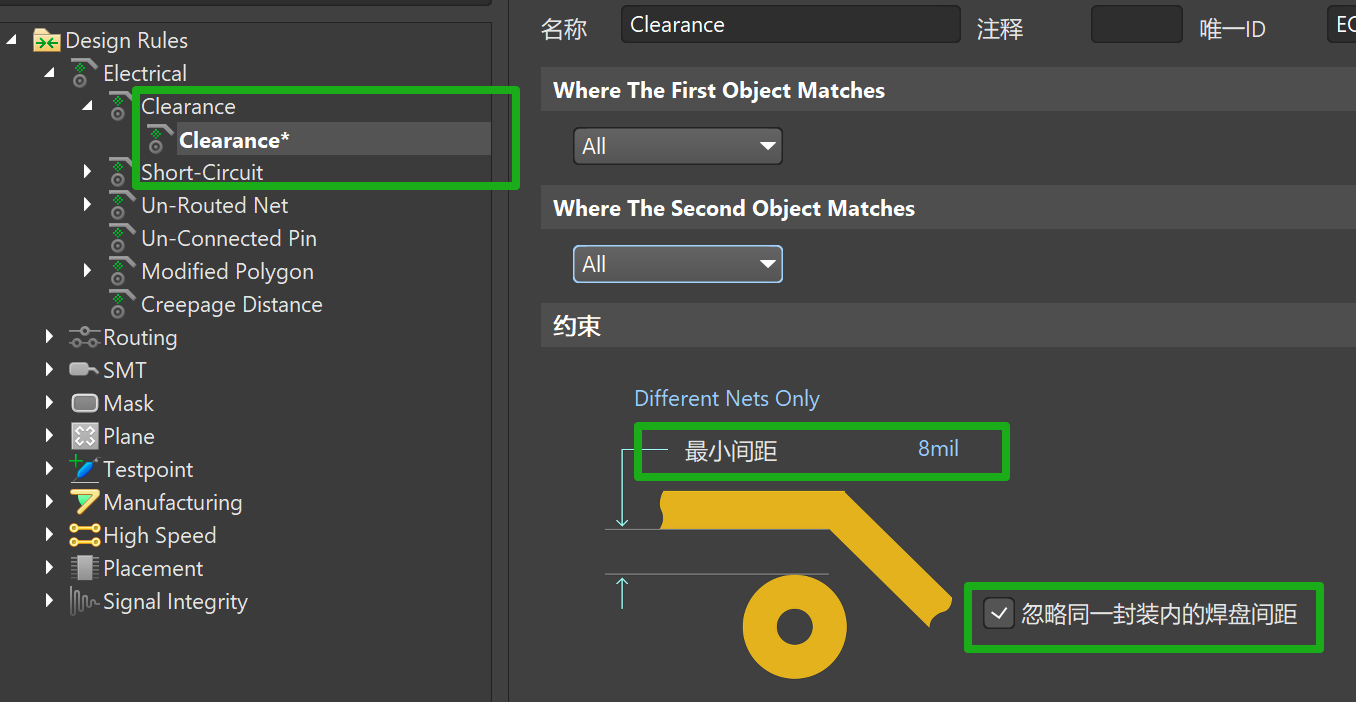

间距，最起码 6mil，一般 8mil

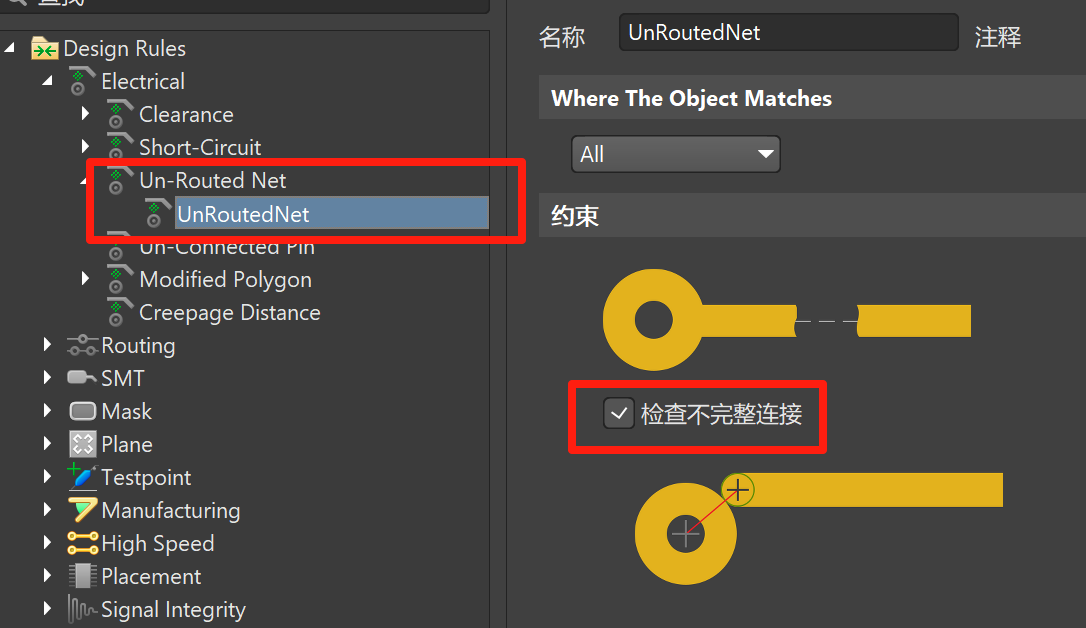

连接，最好检查不完整连接，防止虚接

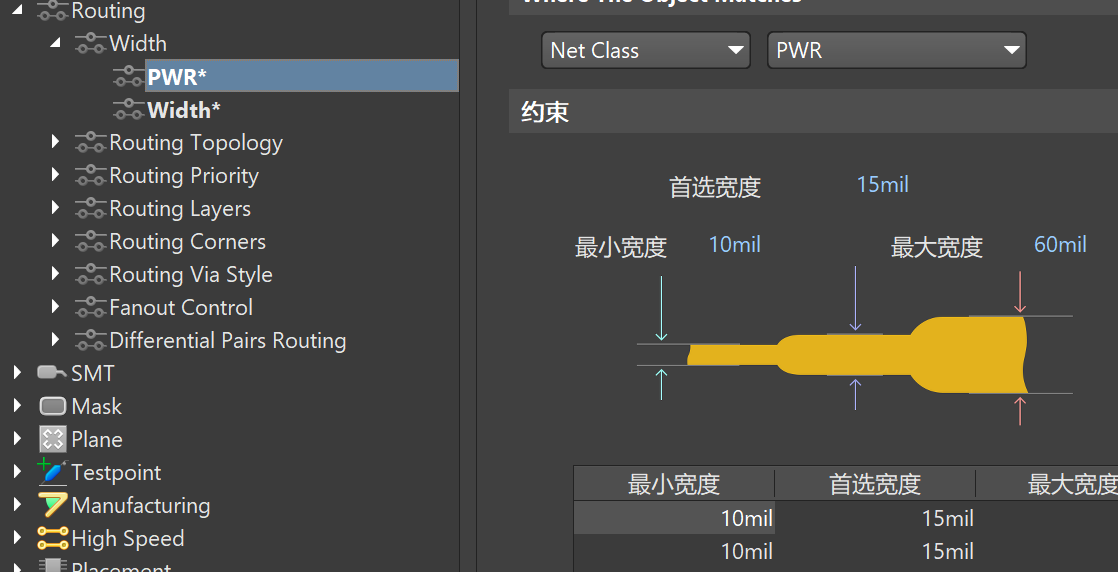

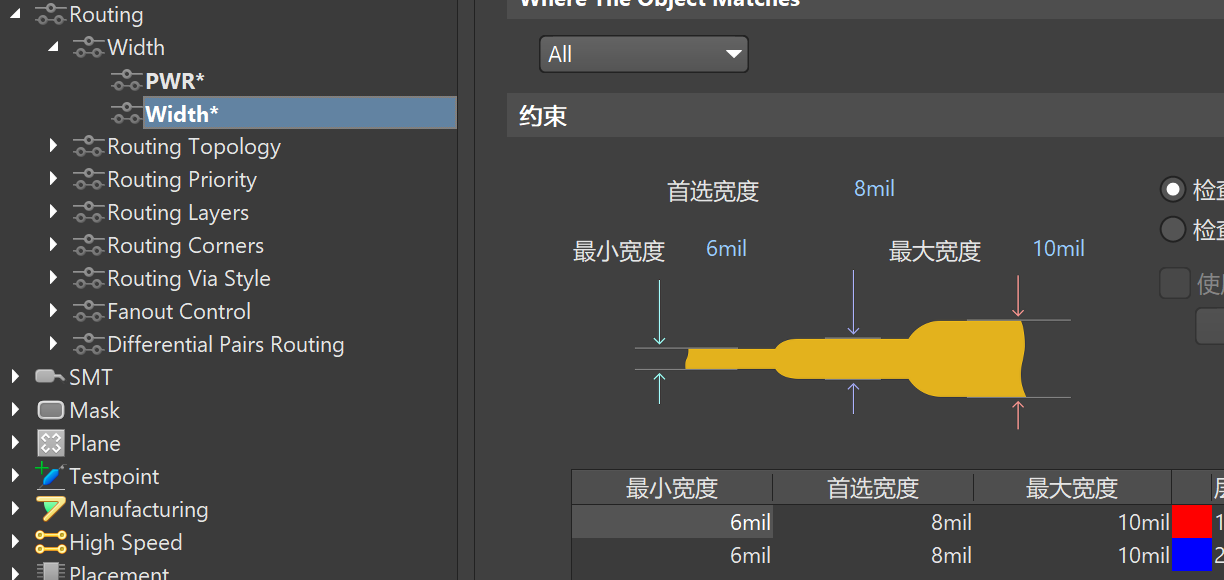

线宽，针对信号和电源线进行分类，设置不同规则

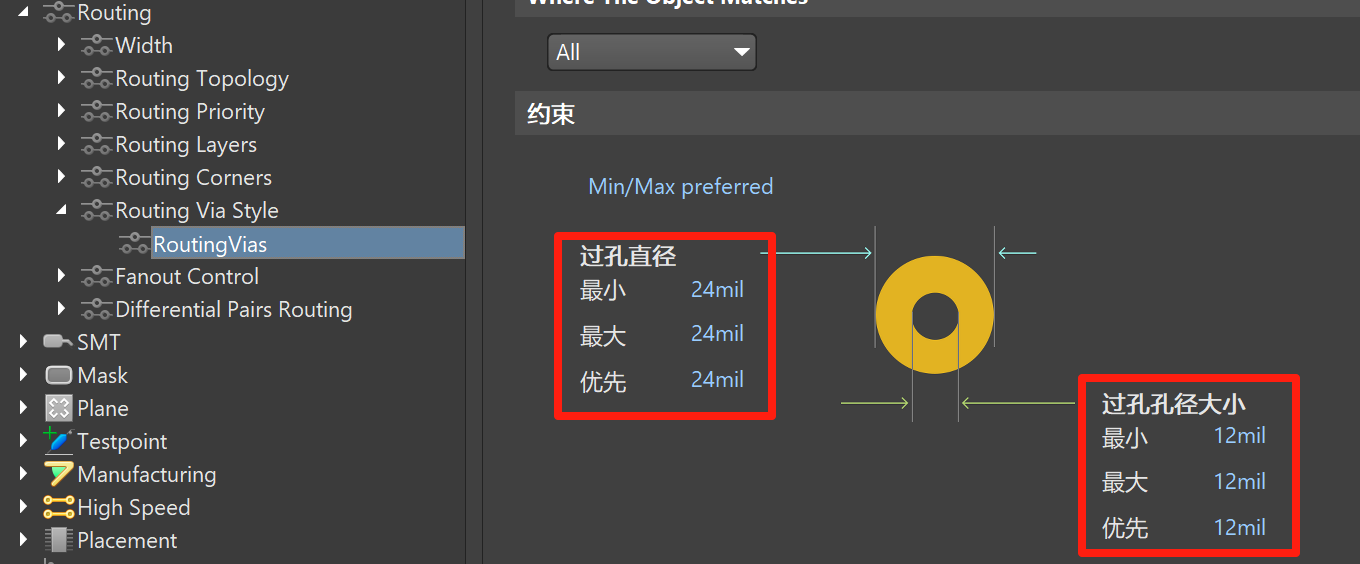

过孔，控制孔径大小

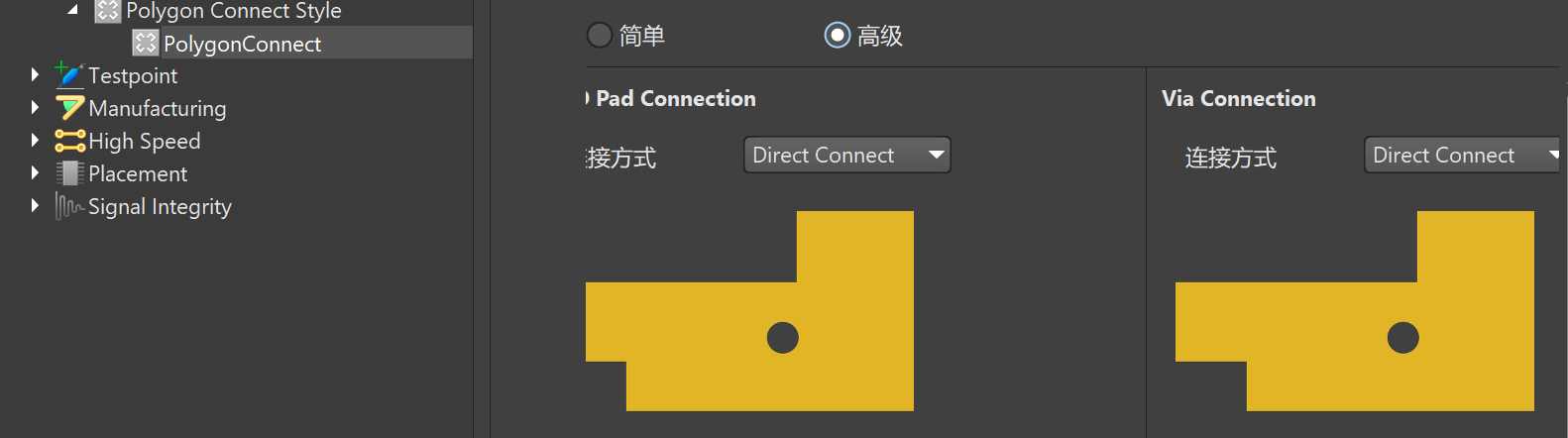

铺铜方式，选择全连接还是十字连接

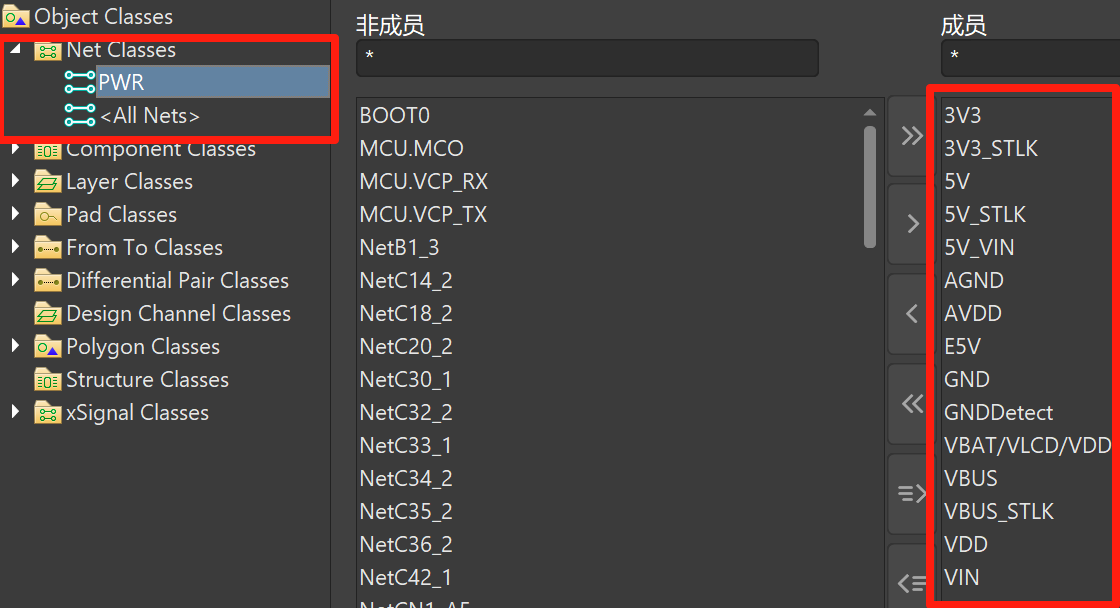

分类⤴

将信号与电源进行分类，在布线规则，飞线隐藏有很大作用。

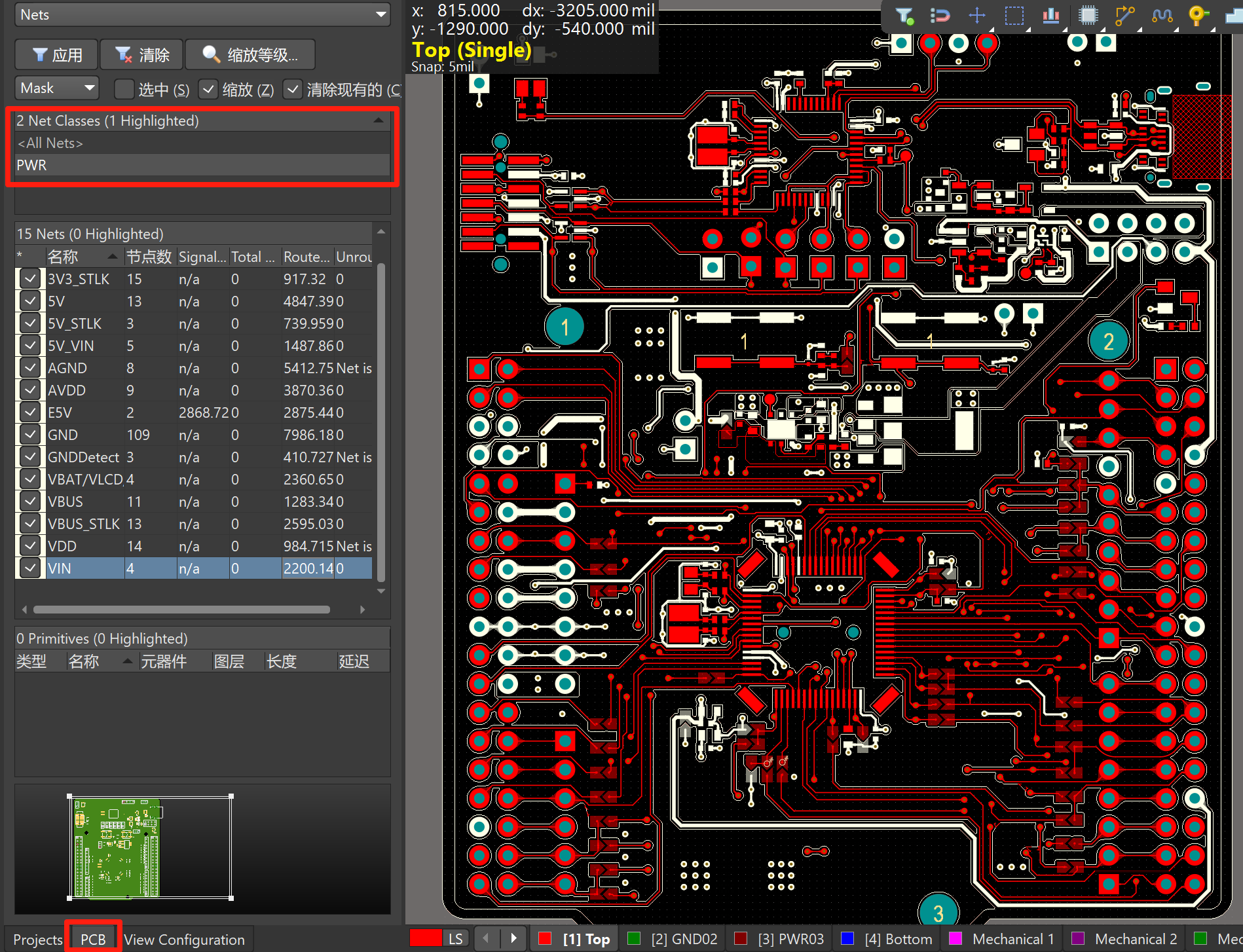

在 PCB 选项中对 PWR 网络进行飞线隐藏，单独设置颜色，网络高亮等操作。

DRC 校验⤴

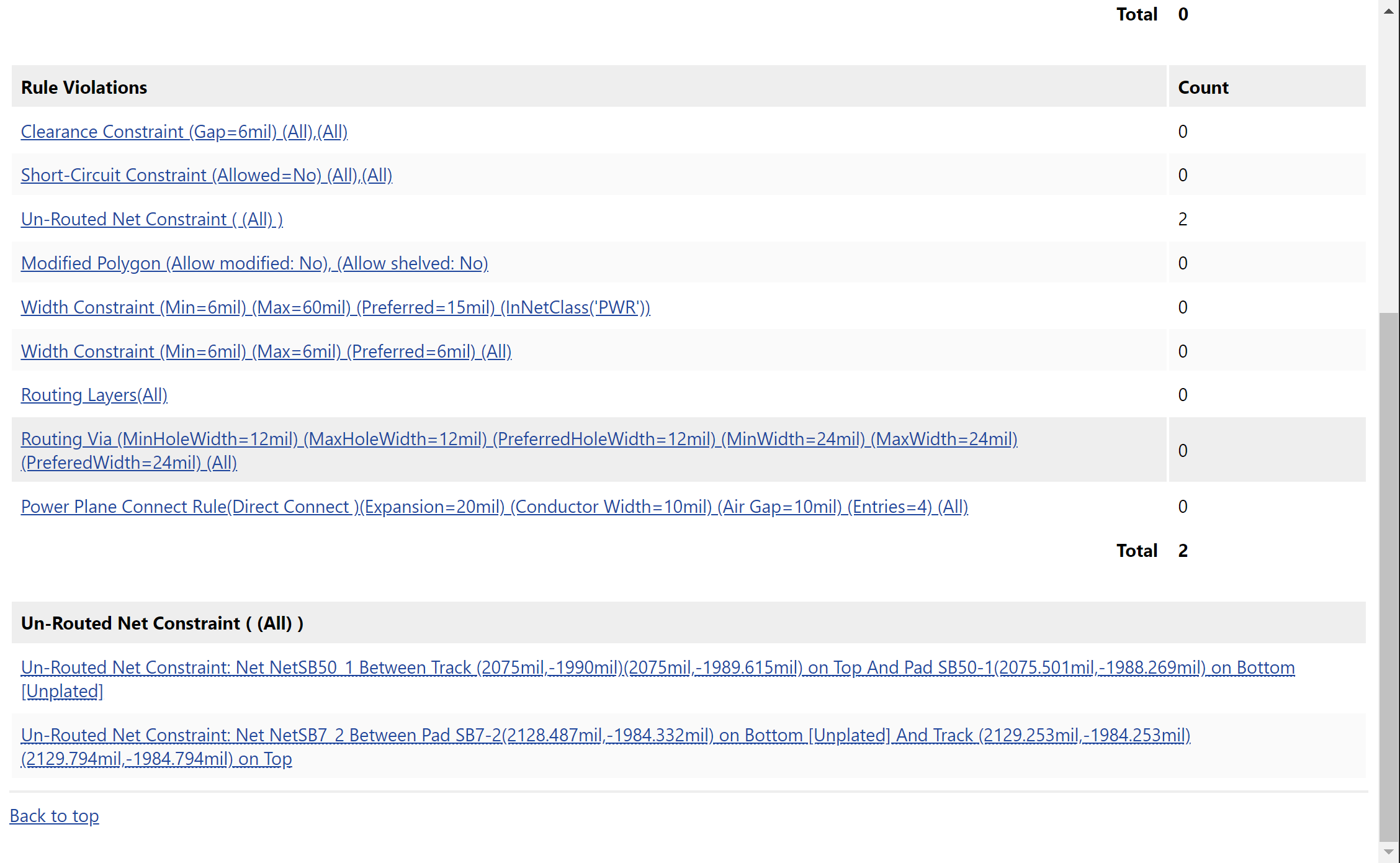

绘制完成后进行 DRC 校验。注意此处只针对你定下的规则进行检查，并非代表一定没有问题，也不需要一定没有问题（比如那两条线你就可以选择不连）。所以解决问题的最好办法是更改规则（bushi

快捷键⤴

Altium Designer 常用快捷键速查表⤴

采用英文输入法。不全。

1. 通用操作⤴

快捷键	功能说明	记忆技巧
`Ctrl + S`	快速保存	Save 首字母
`Ctrl + Z`	撤销操作	通用撤销键
`Ctrl + C/V`	复制 / 粘贴	通用操作
`Delete`	删除选中对象	不是`Backspace`

2. 原理图设计⤴

快捷键	功能说明	应用场景
`P + P`	放置元件	Place Part
`P + W`	绘制导线	Place Wire
`P + N`	添加网络标签	Place Net
`P + B`	放置总线	Place Bus
`Space`	旋转元件（放置时）	每按一次旋转 90°
`X/Y`	水平 / 垂直翻转元件	X 轴 /Y 轴
`J + C`	跳转到指定元件	Jump Component

3. PCB 设计⤴

快捷键	功能说明	专业技巧
`Ctrl + Shift + 滚轮`	打孔并换层布线	快速换层
`P + V`	放置过孔	Place Via
`Shift + S`	单层模式切换	检查特定层
`Ctrl + M`	测量距离	Measure
`L`	展示设置	隐藏铺铜

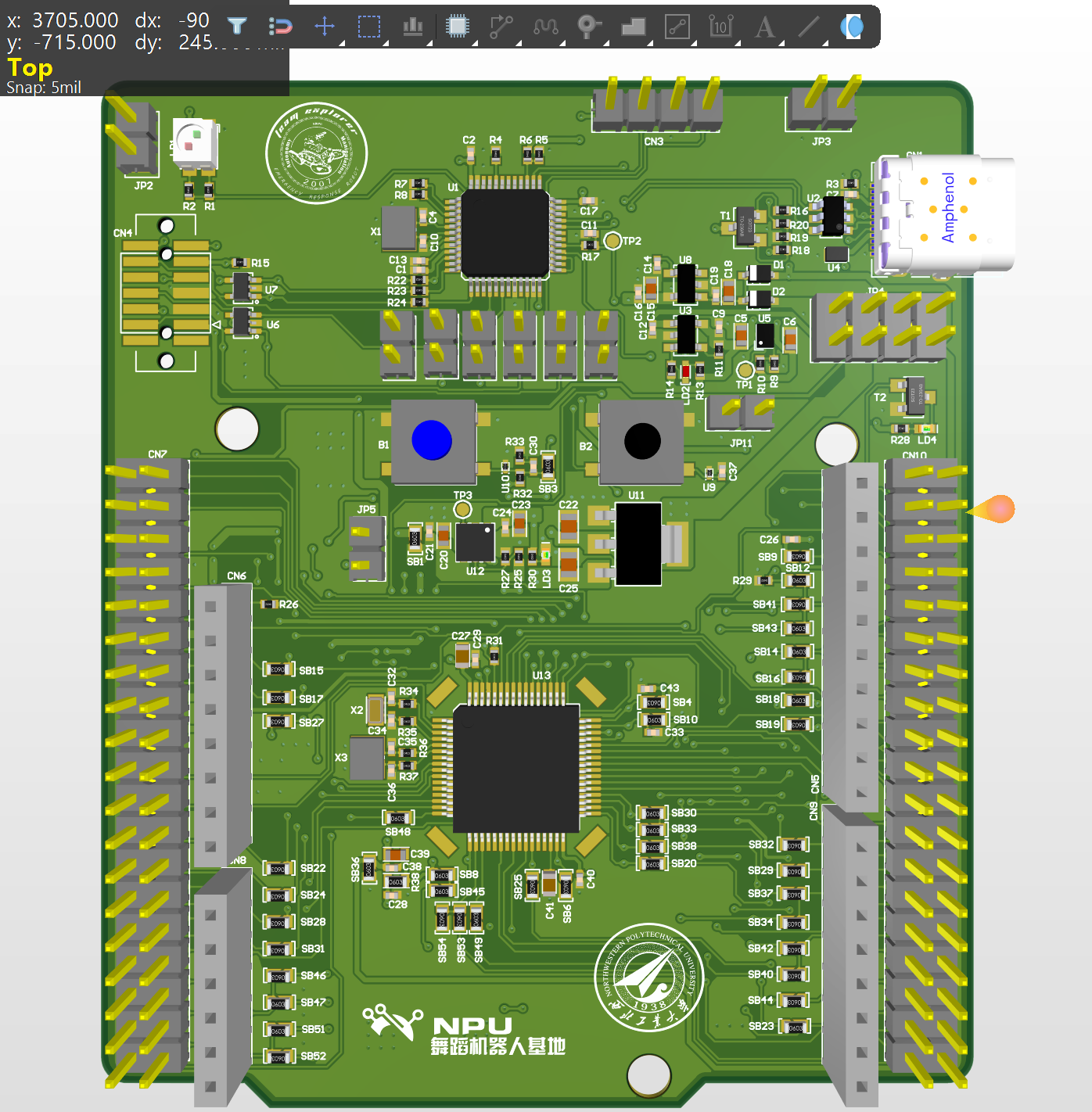

`3`	3D 视图切换	3D 的直观记忆
`Ctrl + Click`	高亮相同网络	Highlight

4. 高效编辑⤴

快捷键	功能说明	效率提升点
`Tab`	编辑对象属性（放置时）	实时修改参数
`T + O + L`	矩形区域内排列	交互式选择
`Shift + 空格`	切换走线模式	45°/90°/ 圆弧

提示：在设置中自定义快捷键。对常用但较为麻烦的如矩形区域内排列设置自己的快捷键，注意冲突。

实战资源下载⤴

https://app.jingsocial.com/mF/websiteEditorLandingPage/page/f89619ac5b6c46efb6d076332c88ef2f?pushId=eruWqPF45fojbokHtiSGAi

Note：大部分案例可能对初学者太难了😅
23 学长整理：链接：https://pan.baidu.com/s/150-1nXvYBgRJi7cGUW5t9g

提取码：94so

视频链接⤴

学长亲测

【【完结】极简 PCB 绘制教程小白友好 0 基础速进基于 Altium】 https://www.bilibili.com/video/BV1d44y1b7Cc/?share_source=copy_web&vd_source=82729cd26839b06e5b227329599ff2ae
【Altium Designer 1 小时（貌似不够）速成（可能不止一小时~ 但我觉得仨小时肯定够了 --- 来自 up 猪的自信 !!）】 https://www.bilibili.com/video/BV17E411x7dR/?share_source=copy_web&vd_source=82729cd26839b06e5b227329599ff2ae

闲的慌情况下可接受范围下的挑战（当然我们一般两层板就够了）

【Altium Designer | 4 层 STM32 开发板基础入门实战课程第一课：PCB 设计流程规范、网表导入及常见导入错误解决 | AD24 | 直播回放】 https://www.bilibili.com/video/BV1Fr421w7Tb/?share_source=copy_web&vd_source=82729cd26839b06e5b227329599ff2ae

总结（废话）⤴

这里只是大体的介绍，可以自己去尝试和查阅各个功能。AD 的操作还是非常丰富的，但我们往往只需要掌握一小部分，所以不必觉得遥不可及，学长学姐们都是一步步走过来的，用得多了自然就熟。所以不要犹豫了，赶快尝试去绘制自己的第一块板吧！:happy:
